Produktdetails:
|
| Material: | 50Mn, 42CrMo, QT | Modell: | Doppelachse 7 Zoll |
|---|---|---|---|
| Haltemoment: | 13,5 kNm | Kippen des Drehmoments: | kNm 13,2 |
| Leistungsfähigkeit: | 40% | Axiale Last: | kN 34 |
| Radiale Belastung: | 58 kN | Farbe: | wie verlangt |
| Hervorheben: | Doppeldurchlauf-Antrieb der achsen-800RPM,Doppelachsen-Durchlauf-Antrieb 24VDC,Solarantrieb des durchlaufes 24VDC |
||

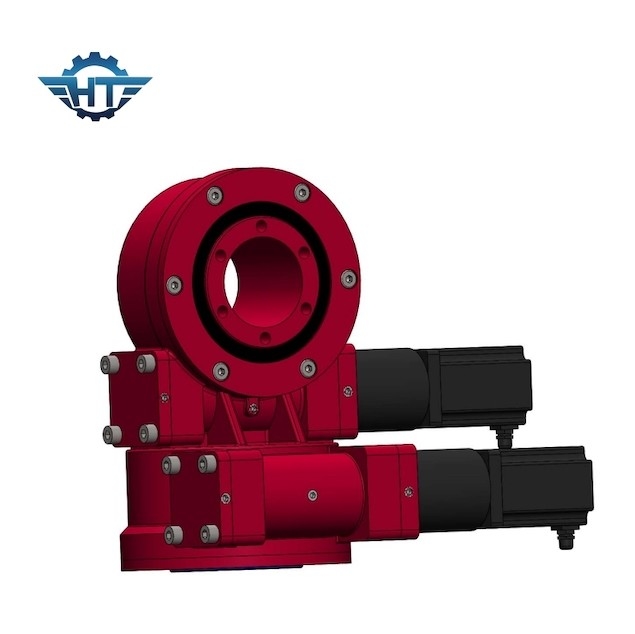

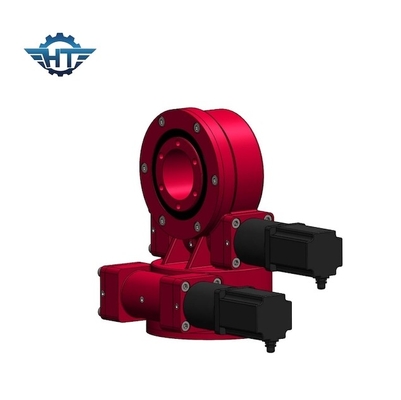

Wurm-und des Schneckenrad-SDE7 Doppelachse tötete Antrieb mit planetarischem Getriebe für PV-Verfolger
Doppelachsen-Durchlauf-Antriebs-Beschreibung
Die Solarverfolger können in Einzelachsenverfolger und Doppel-achsenverfolger durch die mechanischen Eigenschaften unterteilt werden. Da Doppel-achsensysteme in der Lage sind, eine optimale Spurhaltung der Sonne zu erreichen, sind sie in allen Arten PV, CPV, CSP konzentrierten Solartechniken populärer. Wir haben die Hydraulikmotoren, Elektromotoren, Schrittmotoren, zum der Herumdrehenantriebe entsprechend seinen verschiedenen Arbeitsbedingungen zusammenzubringen, der Elektromotorparameter sind als unten:
| Bewegungsdaten | Planetarische Getriebe-Daten | ||
| Nennspannung | 24VDC | Verhältnis | 398:1 |
| Nennstrom | 1.3A | Abtriebsdrehmoment | 43Nm |
| Nenndrehzahl | 800Rpm | Ertrag-Geschwindigkeit | 2Rpm |
| Gerade geschützt | IP55/65/66 | Geräusche | <60db> |
SDE-Modell-Slewing Drive Performance-Parameter
| SDE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) |
Kippen des Drehmoments (kN.m) |
Haltemoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep (℃) |
Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Q&A
Was tut die paramters im technischen zeichnenden Durchschnitt?
Kippen des Moment-Drehmoments: Drehmoment ist die Last, die mit Abstand zwischen der Position der Last und der Mitte des Herumdrehenlagers multipliziert wird. Wenn das qorque, das durch Last und Abstand erzeugt wird, größer als das bewertete Kippenmomentdrehmoment ist, wird Herumdrehenantrieb umgeworfen.
Radiallast: Lastsvertikale zur Achse des Herumdrehenlagers
Axiale Last: Lastsähnlichkeit zur Achse des Herumdrehenlagers
Haltemoment: Es ist das Rückdrehmoment. Wenn der Antrieb sich Rück- dreht und die Teile nicht geschädigt werden, wird das maximale erzielte Drehmoment Haltemoment genannt.
Selbstsichernd: Nur wenn er geladen wird, ist der Herumdrehenantrieb nicht in der Lage aufzuheben sich drehen und selbstsichernd folglich genannt.
