Produktdetails:
|
| Material: | Quart | Modell: | SDE21" |
|---|---|---|---|
| Haltemoment: | 89 kNm | Kippen des Drehmoments: | 65kNm |
| Leistungsfähigkeit: | 40% | Axiale Last: | 337 kN |
| Radiale Belastung: | 640kN | Farbe: | basierend auf RAL-Code |
| Hervorheben: | slewing ring drive,small slew drive |
||

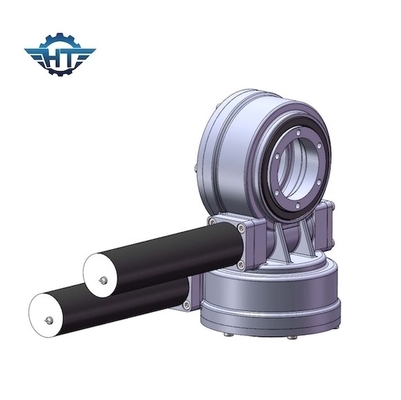

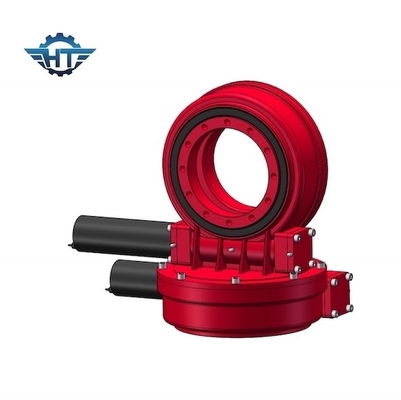

Lärmarmes SDE-Durchlauf-Antriebs-Getriebe mit hohem Haltemoment für Doppelachsen-Solartracking-system
Lärmarme SDE-Durchlauf-Antriebs-Beschreibung
Der Doppelachsensolarverfolger schließt eine bewegliche Plattform, eine örtlich festgelegte Plattform, eine Serienkette, eine parallele Kette und ein treibendes Gerät wie Doppelachsensolarverfolgerherumdrehenantrieb ein. Die bewegliche Plattform wird durch die Serienkette gestützt und gefahren durch die parallele Kette und bildet einen parallelen Spurhaltungsmechanismus. Durchlauf-Antrieb für Doppelachsen-Solarverfolger ist konfiguriert, um die parallele Kette zu fahren, um zuzuwinken, um die bewegliche Plattform zu fahren, um sich um die vertikalen und horizontalen Äxte zu drehen. Der Doppelachsensolarverfolgerherumdrehenantrieb der anwesenden Freigabe hat einen größeren Arbeitsplatz, eine bessere Spurhaltungsleistung und Vorteile der hohen Starrheit, niedriger Energieverbrauch, kleiner Antriebsmoment und niedrige Trägheit, etc.
SDE-Modell-Slewing Drive Performance-Parameter
| SDE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) |
Kippen des Drehmoments (kN.m) |
Haltemoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep (℃) |
Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Glossar von Schlüsselparametern
Kippen des Moment-Drehmoments: Drehmoment ist die Last, die mit Abstand zwischen der Position der Last und der Mitte des Herumdrehenlagers multipliziert wird. Wenn das qorque, das durch Last und Abstand erzeugt wird, größer als das bewertete Kippenmomentdrehmoment ist, wird Herumdrehenantrieb umgeworfen.
Radiallast: Lastsvertikale zur Achse des Herumdrehenlagers
Axiale Last: Lastsähnlichkeit zur Achse des Herumdrehenlagers
Haltemoment: Es ist das Rückdrehmoment. Wenn der Antrieb sich Rück- dreht und die Teile nicht geschädigt werden, wird das maximale erzielte Drehmoment Haltemoment genannt.
Selbstsichernd: Nur wenn er geladen wird, ist der Herumdrehenantrieb nicht in der Lage aufzuheben sich drehen und selbstsichernd folglich genannt.
