Produktdetails:
|
| Material: | Quart | Modell: | Doppelachse 21 Zoll |
|---|---|---|---|
| Haltemoment: | 89 kNm | Kippen des Drehmoments: | 65kNm |
| Leistungsfähigkeit: | 40% | Farbe: | wie verlangt |
| Rückprall: | weniger als 0,1 Grad | Anwendung: | Baumaschinen |
| Hervorheben: | small slew drive,worm drive motor |
||

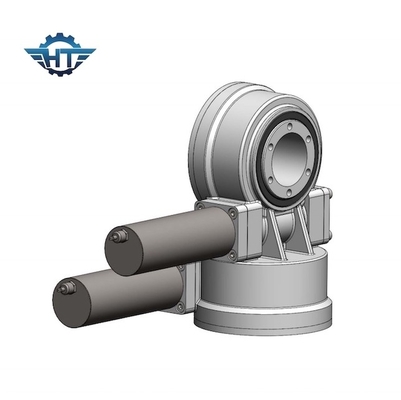

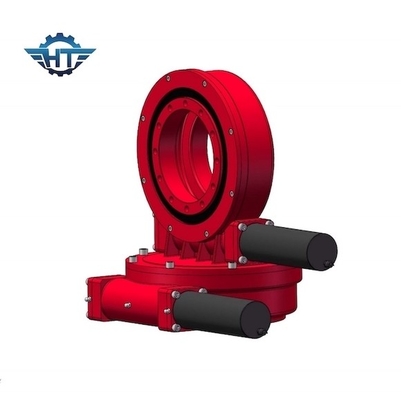

“ Drehmomentstarke Doppelachse SDE21 tötete Antrieb für Satelliten-/Roboter/Baumaschinen
Satellitendoppelachsen-Durchlauf-Antriebs-Beschreibung
Doppel-Achsenherumdrehenantrieb, der gleichzeitig mit Zweiachsen-Antrieb entwirft. Es ist mehr Zahnin verbindung treten und doppelter Abtriebsdrehmoment als Se-Reihenherumdrehenantrieb. Dieses Produkt hat eine lange Geschichte, Verfahrenstechnik ist gewesen sehr reif jetzt.
Eigenschaften
Gang-Bewegungswahlen
Elektrische und planetarische Getriebe können entsprechend der Anforderung des Kunden entworfen sein. Herumdrehenantrieb hat den Vorteil für das Sparen des Raumes in den Anlagen, maximale Tragfähigkeit in einer Kompaktbauweise, umfangreiche Lebensdauer, verringerte Instandhaltungskosten.
SDE-Modell-Slewing Drive Performance-Parameter
| SDE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) |
Kippen des Drehmoments (kN.m) |
Haltemoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep (℃) |
Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Anwendungen
Doppelachsenherumdrehenantrieb kann im Solartracking-system, im Solarteller, in PV, in CPV, in CSP, in der Windkraftanlage und in der Satellitenschüssel angewendet werden.
