Produktdetails:
|
| Modellnummer: | SE14 | Haltemoment: | 54200 Nanometer |
|---|---|---|---|
| Kippmoment: | 68000 Nanometer | Abtriebsdrehmoment: | 6550 Nanometer |
| Statische axiale Last: | kN 680 | Statische radikale Last: | 230 Kn |
| Rohstoff: | 50Mn, 42CrMo | Gewicht: | 63 Kilogramm |
| Hervorheben: | hydraulic slew motor,solar tracker drive |
||

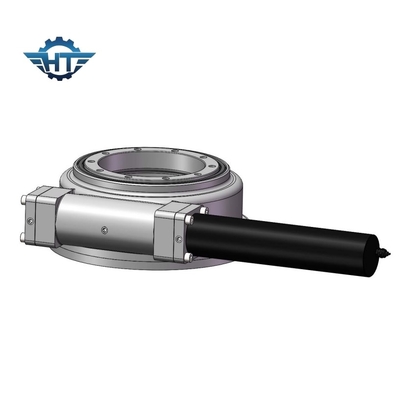

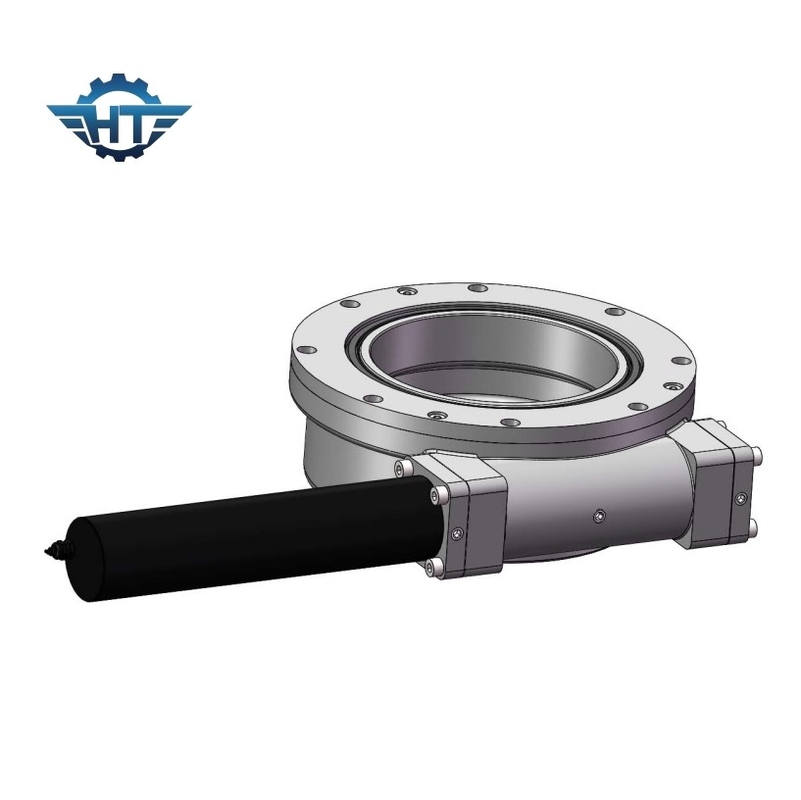

SE14A-Solardurchlauf-Antriebs-Getriebe mit Motor für Solartracking-system
SE14A-Durchlauf-Antriebs-Beschreibung
Vorbildliches Code:
1 2 3 4 5 6 7 8 9 10 11
| KE - 3 - A - 31 - M - HA - 6B R C - 2 - REV.A |
Se: Se-horizontaler Durchlauf-Antrieb, VE-vertikaler Durchlauf-Antrieb
SDE-Doppelachsendurchlauf-Antrieb
2- Produktgröße, eg.3“, 5", 7", 9", 12", 14", 17", 21", 25", 3" Durchlauf-Antrieb, Reduzierungsverhältnis: 31. , 5" Durchlauf-Antrieb, Reduzierungsverhältnis: 37. , 7" Durchlauf-Antrieb, Reduzierungsverhältnis: 57, 9" Durchlauf-Antrieb, Reduzierungsverhältnis: 61, 12" Durchlauf-Antrieb, Reduzierungsverhältnis: 78, 14" Durchlauf-Antrieb, Reduzierungsverhältnis: 85, 17" Durchlauf-Antrieb, Reduzierungsverhältnis: 102, 21" Durchlauf-Antrieb, Reduzierungsverhältnis: 125, 25" Durchlauf-Antrieb, Reduzierungsverhältnis: 150.
3- : Technik-Niveau, A, B, C, ETC…
4- XXX: Das Reduzierungsverhältnis.
5- M: M-metrische Befestigungsfaden, Kein-Schraubenloch durch britisches Maß. M
6- HX: HA, löschend, HC-kein Löschen, duktiles Eisen HD-Austempered, Hauptquartier QPQ, HN-Nitrierung
7- 25M: B-6B Keilinput, Input des Lochs 12M-φ12, Input des Lochs 25M-φ25, Input des Hydraulikmotors 160-160CC, Input des Gangs 24-24V Bewegungs, Input des Gangs 220-220V Bewegungs, Input des Gangs 380-380V Bewegungs
8-R: R-rechte Seite, Bewegungsposition. L, ließ Seite, Bewegungsposition.
9-C: C-mit einer Kappe bedecktes Ende. E-Versorgungs-Kodierer. - Weg, hydraulische Portposition u. Richtung. Ich - herein, hydraulische Portposition u. Richtung. U, oben hydraulische Portposition u. Richtung. D - unten, hydraulische Portposition u. Richtung.
10- 2: Kein-Wurmzahl Leer-einzeln, 2-Dual
11-REV.A: Versionsnummer A weil C ETC….
Mitteilung: Wir addieren den Kundencode, wenn Kunden spezielle Anforderung hat.
Leistungs-Parameter von Se-Modell Slew Drive
| Modell | Verhältnis | Nennleistungs-Drehmoment (N.m) | Kippen Drehmoment (N.m) | Haltemoment (N.m) | Axiale Last (kN) | Radiallast (kN) | Leistungsfähigkeit | Präzision (°) | Selbstsichernd | Gewicht (Kilogramm) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ja | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Ja | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ja | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ja | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Ja | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ja | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Ja | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Ja | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Ja | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ja | 204 |
Transport, Behandlung u. Lagerung
Transport nur in Waagerechte, Auswirkungen sollte vermieden werden.
Abnutzungsarbeitshandschuhe und achtgeben, wenn der Durchlauf-Antrieb behandelt wird.
Benutzen Sie die Löcher der Ringe in den Durchlauf-Antrieben, um Bolzen für das sicheres Hochziehen, die Behandlung und Platzierung zu reparieren.
Speicher nur in einer Waagerechte und in geschlossenen Räumen, halten sie weg von dem Erhalten naß, der Oberflächenkorrosionsschutz von herausgestellten Berührungsflächen im Werkzeug dauert ungefähr 1-monatiges im geschlossenen Verpacken. Speicher des längeren Zeitraums erfordert spezielle Schutzmaßnahmen.
Transportieren von ungepackten Durchlaufringen
Verwenden Sie das passende Anheben übersetzen nie Transportprodukt vertikal
Ungepackte Durchlauf-Antriebe können mit Hubgetriebe unter den folgenden Bedingungen transportiert werden:
