Produktdetails:
|
| Material: | 50Mn, 42CrMo | Modellnummer: | SDE21 |
|---|---|---|---|
| Soem: | verfügbar | Anwendung: | Solarturm und konzentrierte PV |
| Verhältnis: | 125 | Geschlossenes Gehäuse: | Ja |
| Garantie: | 3 Jahre | Lebenszeit: | 30 Jahre |
| Rotationsmethode: | Zwei Richtungen | ||
| Hervorheben: | Wurm-Gang-Durchlauf Ring Drive,Turm starke Anlage tötete Ring Drive,Selflock Sde tötete Ring Drive |
||

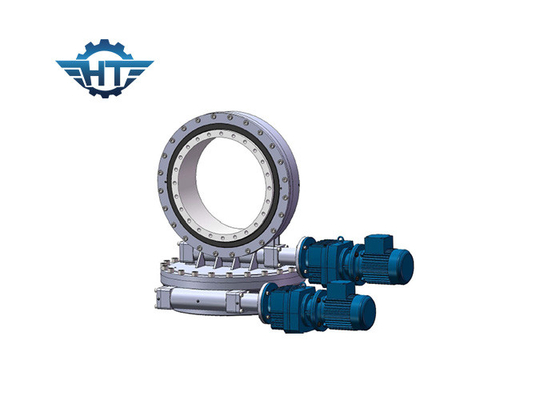

Reihen-Wurm-Gang-Durchlauf Ring Drive Used For Tower des Selbst-Verschluss-SDE konzentrierte Anlage und CPV
Doppelachse der hochfesten Präzision tötete Antrieb für Solarverfolger
Im allgemeinen Durchlaufgangherumdrehenantrieb benutzt in der Portmaschinerie, spezielle Baumaschinen, Anhänger, alle Arten Kräne, Luftarbeitsbühne. Heutzutage als das globale Ersuchen um saubere Energie, sind Herumdrehenantrieb in den Solartracking-systemen, kleine Windkraftanlagen weitverbreitet
Hangtuo ist völlig Ausrüstung mit allen modernen Maschinen für Herstellung, Versammlung, Inspektion, Prüfverfahren und automatische Reinigung und Malerei und Energiebeschichtungslinien.
Herumdrehenantrieb ist die Kombination des Herumdrehenringes mit dem Sanduhrwurm shft, das mehr Zahnkontakt, erhöhtes Antriebsdrehmoment und glattere Rotation liefert.
Eigenschaften
1. Radial- und axiale Lasten und Momente gleichzeitig kippen
2. Platzersparnisse in den Anlagen
3. Höchstlastkapazität in einer Kompaktbauweise
4. umfangreiche Lebensdauer
5. mit hohem Ausschuss Drehmoment und halten Last
6. Spitzenspurhaltungspräzision
7. starke Korrosionsbeständigkeit und Versiegeln effektiv
Schlüsselstückliste
1, Gehäuseboden
2, Herumdrehenring
3, Kanal
4, Dichtung
5, Kopfplatte
6, fahren (Hydraulikmotor/electronic-Motor)
7, Bewegungsadapter
8, O-Ring
9, eingegebenes Loch
10, Welle gegenüber Motor
11, Endstöpsel
12, Abdeckung
13, Kodierer
Vorteile
1. Wir können verschiedene Größe des Herumdrehenantriebs liefern.
2. Durchmesserstrecke: 3 Zoll-----25 Zoll, Gewichtsstrecke: 25kg--------705kg
3. Entwurf und Fertigung entsprechend Kundenbedarf, Soemherumdrehenantrieb.
4. hohe Qualität, konkurrenzfähiger Preis, sofortige Lieferung und beste Dienstleistungen.
Standards
ISO9001: 2008, CER
Doppelachsen-Durchlauf-Antriebs-Parameter
| Modell | Verhältnis | Nennleistungs-Drehmoment (N.m) | Kippen Drehmoment (N.m) | Haltemoment (N.m) | Axiale Last (kN) | Radiallast (kN) | Leistungsfähigkeit | Präzision (°) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Ja | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Ja | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 705 |
