Produktdetails:
|
| Material: | Quart | Modell: | SDE5 |
|---|---|---|---|
| Gang-Verhältnis: | 57:1R | Abtriebsdrehmoment: | 0,8 kNm |
| Haltemoment: | 6 kNm | Kippen des Drehmoments: | 9,2 kNm |
| Leistungsfähigkeit: | 40% | Arbeit Temp.: | -30℃～+120℃ |
| Hervorheben: | slewing ring drive,worm drive motor |
||

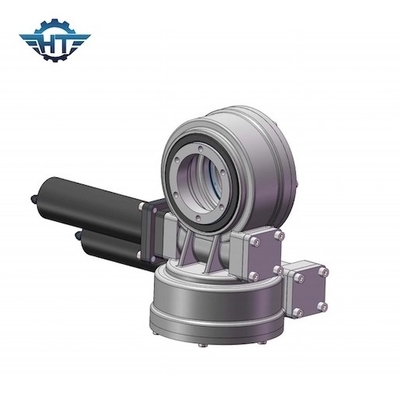

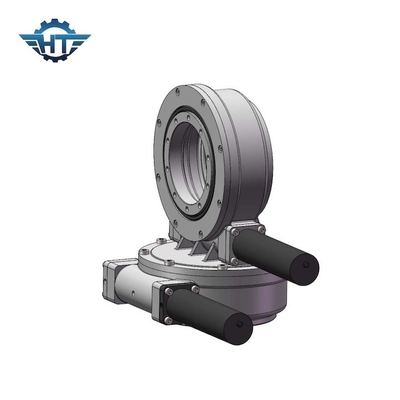

Beiliegender Unterkunftgang-Herumdrehenantrieb der Spannerraupe-5 für Solartracking-system und Satelliten
Wurm-Gang-Herumdrehenantriebs-Beschreibung
Der Durchlauf-Antrieb ist ein verbessertes Produkt von Durchlauflagern, das normalerweise aus Wurm, Turbo-artigen Durchlauflagern, Wohnung und Energienressource verfasst wird. Wohnung, die hochwertigen gegossenen Stahl benutzen, hat einen Gebrauch 42CrMo des sehr hochfesten, des Wurmes Gangs und eine Glühenionennitrierung, seine Verschleißfestigkeitsstärke ist höher, die Härte, die stärker sind und die Nutzungsdauer, die länger mit dem inländischen traditionellen Material des Gasnitrierens 50Mn verglichen wird, und anderer inländischer Umschlagwurm. Im tatsächlichen Operationsprozeß muss der Herumdrehenantrieb, wie Getriebelagerkomponente, große axiale Kraft, Radialkraft und Kippmoment tragen. Um die Bedingungen des Gebrauches zu erfüllen, muss der thermische Herumdrehensolarantrieb genügende Stärke und Starrheit sicherstellen beim Haben der extrem hohen Herumdrehengenauigkeit.
SDE-Modell-Slewing Drive Performance-Parameter
| SDE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) |
Kippen des Drehmoments (kN.m) |
Haltemoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep (℃) |
Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Anmerkung: Die oben genannten Maße und die Parameter werden aktualisiert möglicherweise, oder eingestellt, auf ausführlichere Maße und Parameter, beziehen Sie bitte sich auf unsere Verkaufszeichnungen.
Vorteile
1. Starker Kippmoment basiert auf Herumdrehenring
2. Adopt Schneckengetriebe einschlagend
3. Fahren Sie größere Last für die Anwendung des multi Zahnkontaktes
4. Verbessern Sie statische selbstsichernde Funktion
