Produktdetails:
|
| Modell: | 5 Zoll | Gang-Verhältnis: | 37:1 |
|---|---|---|---|
| Leistungsfähigkeit: | 40% | Art: | zweiachsiger Schwenkantrieb |
| Anwendung: | zweiachsige Solartracker | Soem-Service: | Verfügbar |
| Herkunftsort: | Changzhou, China | Fahrer: | 12/24vdc Motoren, Schrittmotoren |
| Hervorheben: | slewing ring drive,worm drive motor |
||

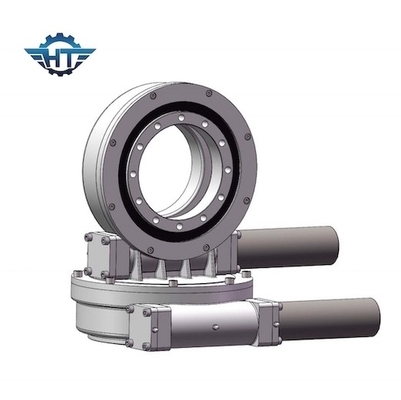

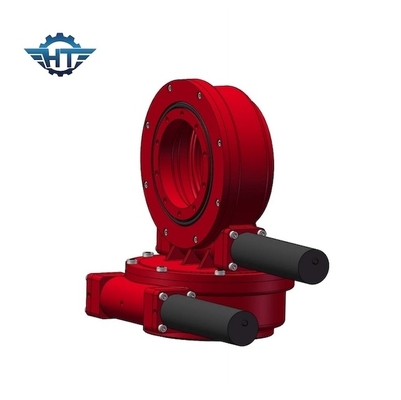

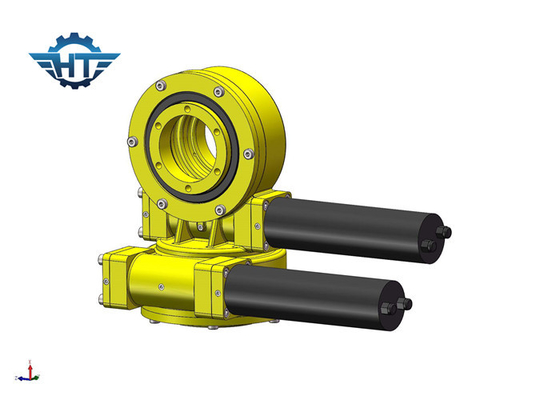

Tötete Doppelachse SDE5 Antrieb mit IP66 einschloss Wohnung für Doppelachsen-im Freien Solarverfolger
Doppelachsen-Durchlauf-Antriebs-Beschreibung
Es wird hauptsächlich mit Herumdrehenlager, Wohnungs- und Wurmwelle, etc. gepasst.
Es hat die Eigenschaften der Kompaktbauweise, genügenden Drehmoments, der lärmarmen, guten Antikraftfähigkeit und der stabilen und sicheren Leistung.
SDE-Modell-Slewing Drive Performance-Parameter
| SDE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) |
Kippen des Drehmoments (kN.m) |
Haltemoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep (℃) |
Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Anwendung
Herumdrehenantrieb ist in der Lage, axialere Last, Radiallast zu stützen und Kippenmoment. Drehscheibe oder Rahmen dreht sich am Azimut und an Aufzug, die durch das Herumdrehen des Antriebs gefahren werden.
Es wird im Kran-Bagger/in der Solarenergie/in oben Arbeits-LKW/in anderer Maschine verwendet.
Vorteile
1. Entworfen mit Sanduhrwurmwelle, die mehr Zahnkontakt und höheres Drehmoment liefert
2. Nutzungsdauer wird durch Gang erhöht und Kanal verhärten sich
3. Produktleistung wird und sichergestellte Produktqualität geprüft.
Es gibt viele Anwendungen, in denen der Herumdrehenantrieb verwendet werden kann, hauptsächlich weil er für Anwendungen perfekt ist, die das Last-Halten von Energie und von Rotationsdrehmomentstärke erfordern.
