Produktdetails:
|
| Material: | Quart | Modell: | SDE7“ |
|---|---|---|---|
| Gang-Verhältnis: | 57:1 | Nennleistungs-Drehmoment: | 2000 Nanometer |
| Haltemoment: | 13500 Nanometer | Kippen des Drehmoments: | 13200 Nanometer |
| Leistungsfähigkeit: | 40% | Standardfarbe: | RAL 9006 |
| Hervorheben: | Hoher Haltemoment-Solardurchlauf-Antrieb,2000 Nanometersolarwurm-Durchlauf-Antrieb,Gang-Bewegungssolardurchlauf-Antrieb |
||

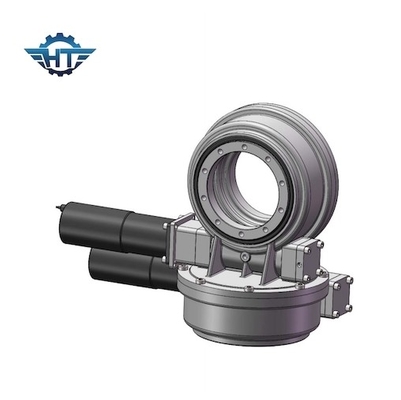

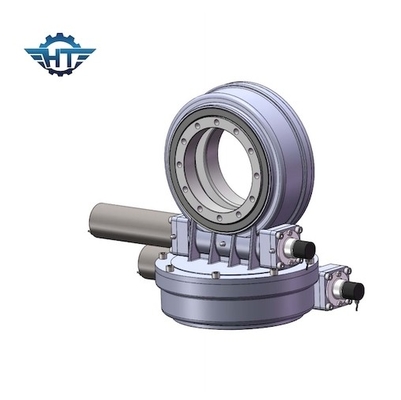

Hoher Haltemoment-Schneckengetriebe-Herumdrehenantrieb für Solartracking-system mit Gang-Motor
Schneckengetriebe-Herumdrehenantriebs-Beschreibung
Für ein Doppelachsensolartracking-system basiert auf differenct Klammerstruktur, konnten drei Arten Durchlauf-Antriebslösungen angewendet werden:
1. benutzen Sie zwei horizontale (Se-Art) einzelne Achsendurchlauf-Antriebe.
2. verwenden Sie horizontales ein (Se-Art) und eine andere Vertikale (VE-Art).
3. benutzen Sie einen Doppelachsendurchlauf-Antrieb.
Alle jene Lösungen können die Sonne vertikal und horizontal aufspüren erzielen, die die Sonne mit direktem Sonnenlicht ständig aufspüren bedeutet.
Doppelachsen-Durchlauf-Antriebs-Parameter
| Modell | Verhältnis | Nennleistungs-Drehmoment (N.m) | Kippen Drehmoment (N.m) | Haltemoment (N.m) | Axiale Last (kN) | Radiallast (kN) | Leistungsfähigkeit | Präzision (°) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Ja | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Ja | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 705 |
Tötete die Antriebe, die im Doppelachsen-Solarverfolger angewendet wurden
| Produkt-Name | SDE7 tötete Antriebe |
| Abtriebsdrehmoment | 980 N.m; 723 ft.lbs |
| Max Output Torque | 1938 N.m; 1429 ft.lbs |
| Kippen des Moment-Drehmoments | 7000 N.m; 5163 ft.lbs |
| Haltemoment | 13200 N.m; 9736 ft.lbs |
| Statische axiale Bewertung | kN 133,20; 29943 lbs |
| Statische Radialbewertung | kN 53; 11977 lbs |
| Dynamische axiale Bewertung | kN 31,90; 7171 lbs |
| Dynamische Radialbewertung | kN 27,91; 6274 lbs |
| Bewegungsalternativen | 12/24/48 VDC-Motor; Schrittmotor; Schwanzloser Motor |
| Produkt-Art | Doppelachse; CPV/HCPV; Solarteller; Solarturm |
| Anwendungs-Eigenschaft | Solartracking-system, industrielles Machiner |
| Empfohlenes Quadrat der Platte | 30 Quadratmeter |
Kundengebundene Dienstleistungen
1. Spezieller Entwurf basiert auf verschiedenen Anwendungen und Projekten
2. Verschiedene Arten von Motoren konnten, wie Hydraulikmotoren, Schrittmotoren, elektrische Motoren etc. zusammengebracht werden.
3. Die verschiedenen Farben sind basiert auf RAL-Code verfügbares; unsere Standardfarbe ist RAL 9006.
