Produktdetails:
|
| Material: | Quart | Modell: | SDE7“ |
|---|---|---|---|
| Gang-Verhältnis: | 57:1 | Leistungsfähigkeit: | 40% |
| Standardfarbe: | RAL 9006 | Selbst-Verschluss: | Ja |
| Garantie: | 5~10 Jahre | Anwendung: | Satellitenantenne |
| Hervorheben: | slewing ring drive,worm drive motor |
||

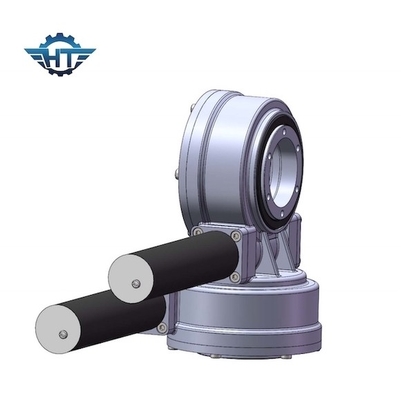

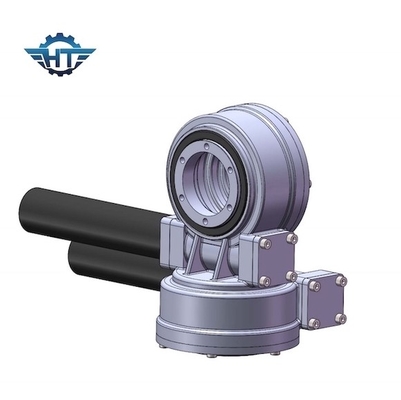

7 Zoll-mit zwei Achsen kleiner Durchlauf-Antrieb mit Motor des Gang-24VDC oder NEMA für Satellitenantenne
Mit zwei Achsen kleine Durchlauf-Antriebs-Beschreibung
Der Wurmgangdurchlauf-Antrieb kennzeichnet bessere schützende Leistung, großes Getriebedrehmoment, bessere Schlagzähigkeit und langes Berufsleben. Die allgemeinste Herumdrehenantriebsanwendung für die Doppel-achsenherumdrehenantriebe sind Doppel-achsensolarverfolger, wie CSP (Heliostats, nannten auch Turm), starkes photovoltaics (CPV), Satellitenantenne oder Radarteller. Andere Anwendungen umfassen Automobilaufzüge, Roboterarmstellwerke und Stadiumsausrüstung. Solarverfolgerist Doppelachsendurchlauf-Antrieb perfekte Lösung in den Solarspurhaltungsanwendungen der Doppelachse.
Tötete die Antriebe, die in der Satellitenantenne angewendet wurden
| Produkt-Name | Antrieb Herumdrehens SDE7 |
| Abtriebsdrehmoment | 980 N.m; 723 ft.lbs |
| Max Output Torque | 1938 N.m; 1429 ft.lbs |
| Kippen des Moment-Drehmoments | 7000 N.m; 5163 ft.lbs |
| Haltemoment | 13200 N.m; 9736 ft.lbs |
| Statische axiale Bewertung | kN 133,20; 29943 lbs |
| Statische Radialbewertung | kN 53; 11977 lbs |
| Dynamische axiale Bewertung | kN 31,90; 7171 lbs |
| Dynamische Radialbewertung | kN 27,91; 6274 lbs |
| Bewegungsalternativen | Motor 12V/24V; Schrittmotor; Schwanzloser Motor |
| Produkt-Art | Doppelachse; Einzelne Achse; CPV/HCPV; Solarteller; Parabolisch; Solarturm |
| Anwendungs-Eigenschaft | Solartracking-system, Industriemaschinen |
| Sonnensystem-Quadratmeter | ㎡ 30 |
SDE-Modell-Slewing Drive Performance-Parameter
| SDE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) |
Kippen des Drehmoments (kN.m) |
Haltemoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep (℃) |
Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Applicatons
Doppelachsen-Solartracking-system
Feinmeßgeräte
CPV
Teller
Satellitenantenne
