Produktdetails:
|
| Modell: | SDE5" | Gang-Verhältnis: | 37:1 |
|---|---|---|---|
| Abtriebsdrehmoment: | 800Nm | Haltemoment: | 6000Nm |
| Kippen des Drehmoments: | 9200Nm | Leistungsfähigkeit: | 40% |
| Farbe: | Silbergrau | Gewicht: | 34 kg |
| Hervorheben: | Multi Zahn-Kontakt-Gang-Durchlauf-Antrieb,Solarverfolger-kleiner Durchlauf-Antrieb,Solarverfolger des Motor24v töteten Antrieb |
||

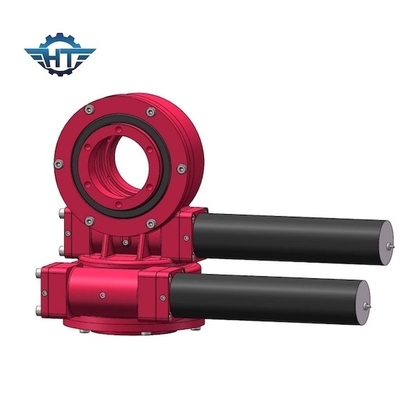

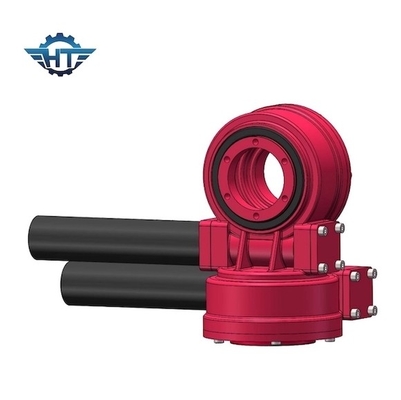

Multi Zahn-Kontakt-Doppelachsen-kleiner Durchlauf-Antrieb mit Motor 24V für langes Lebens-Solarverfolger
Doppelachsen-kleine Durchlauf-Antriebs-Beschreibung
Der Doppelachsensolarverfolger verwendet Hochpräzisionsastronomiealgorithmus, um den Winkel der Sonne zu berechnen, kombiniert mit dem leistungsstarken Mikroregler und macht das System genau und zuverlässig, an den regnerischen Tagen, hört der Lichtsensor auf zu arbeiten und die Zeitsteuerung beginnt. Dieses vermeidet das gelegentliche bewegliche und erzielende automatische Lokalisieren, ohne menschliche Intervention.
VE-Modell Performance Parameters
| VE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (kN.m) | Kippen Drehmoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP | Arbeitstep (℃) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 Kilogramm |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 Kilogramm |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 Kilogramm |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 Kilogramm |
Der Doppelachsendurchlauf-Antrieb angewendet im Doppelachsen-Solartracking-system:
| Produkt-Name | Antrieb Herumdrehens SDE5 |
| Abtriebsdrehmoment | 800 N.m |
| Kippen des Moment-Drehmoments | 6000 N.m |
| Haltemoment | 9200 N.m |
| Statische axiale Bewertung | kN 16 |
| Statische Radialbewertung | kN 27 |
| Bewegungsalternativen | Motor 12V/24V; Schrittmotor; Schwanzloser Motor; Gebürsteter Motor |
| Produkt-Art | Doppelachsen-Sonnensystem, Heliostat (CSP-Turmhitze-Kraftwerk) |
| Sonnensystem-Quadratmeter | ㎡ 15 |
Anwendung
Durchlauf-Antriebe sind in der Solarindustrie, in den LKW-Kränen, in den Mannaufzügen, in der Gebrauchsausrüstung, in den hydraulischen Zubehören, in der Ölwerkzeugausrüstung, in den Marinekränen, in den Reifenlenkern, in Gräber s und in den Automobilaufzügen weitverbreitet.
