Produktdetails:
|
| Material: | 50Mn, 42CrMo | Modell: | SDE17 |
|---|---|---|---|
| Soem: | verfügbar | Drehen Sie Art: | Zwei Achsen |
| Installationsstandort: | Dach und Feld | Abtriebsdrehmoment: | 9460 Nanometer |
| Kippen des Drehmoments: | 67000 Nanometer | Haltemoment: | 53040 Nanometer |
| Hervorheben: | Wurm-Gang-Durchlauf-Antrieb SDE 17,Zweiachsensolardurchlauf-Antrieb,Solardurchlauf-Antrieb mit Gang-Motor |
||

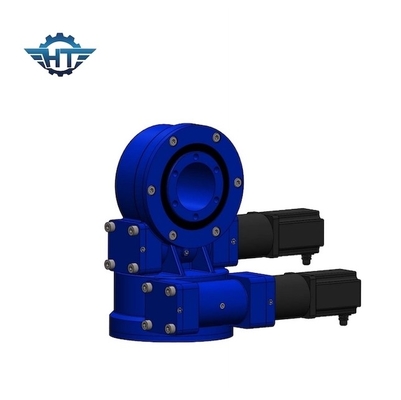

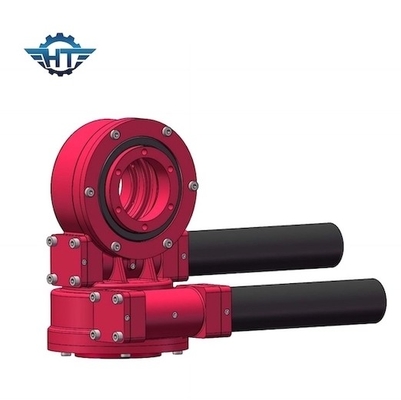

Gang des Wurm-SDE17 tötete Antrieb mit Gang-Motor für Doppelachsen-Solartracking-system
Wurm-Gang-Durchlauf-Antriebs-Beschreibung
Solartracking-system ist ein photo-voltaisches System, das die Sonne automatisch aufspüren und die Gesamtstromerzeugung erhöhen kann, die bei photothermal und photo-voltaischer Stromerzeugung den Gebrauch von Sonnenlicht optimieren, die photoelektrische Umwandlungs-Leistungsfähigkeit des mechanischen und elektrischen Steuergerätsystems zu verbessern und umfasst: Antriebsstruktur (Drehreduzierer, elektrischer Ventilstößel, Wurmgang und Wurm, etc.), Prüfer, Klammer, Sensor (Neigungssensor, Grenz-Sensor), usw. aufspürend. Doppelachsen-Solarverfolger als das Solarbefestigungssystem, zum von Stromerzeugung 30 zu erhöhen ~50%. Solarverfolger der einzelnen Achse als das Solarbefestigungssystem, zum von Stromerzeugung 15 zu erhöhen | 30%. Die Doppelachsendurchlauf-Antriebe werden im Doppelachsensolartracking-system angewendet.
VE-Modell Performance Parameters
| VE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (kN.m) | Kippen Drehmoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP | Arbeitstep (℃) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 Kilogramm |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 Kilogramm |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 Kilogramm |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 Kilogramm |
Parameter von SDE17
|
Verwendung |
Verwendet für Doppelsolartracking-system |
|
Nr. der Achse |
Doppelachse |
|
Größe |
17 Zoll |
|
Bescheinigung |
CE/ISO |
|
Lieferfrist |
Innerhalb 15 Tage |
|
Abtriebsdrehmoment |
9460 N.m |
|
Kippen des Drehmoments |
67000 N.m |
|
Hinterer Haltemoment |
53040 N.m |
|
Gang-Verhältnis |
102:1 |
|
Nutzungsdauer |
30 Jahre |
|
Schutzniveau |
IP65 |
Verpacken und Transport
Alle Durchlauf-Antriebe werden mit fumigration-freiem Holzetui verpackt.
Stützseetransport, Lufttransport, Straßentransport, drücken wie TNT, DHL, UPS, EMS, Fedex, usw. für Probe und kleinen Frachttransport aus.
Befestigung von Vorschlägen
1. Horizontale Installation
Es wird geraten, um die herumdrehenantriebe anzubringen, die zur Azimutachse in Solaranwendungen für besseren Schutz senkrecht sind
2. Vertikale Installation
Es wird geraten, um die herumdrehenantriebe anzubringen, die auf das folgende Bild in Solaranwendungen sich beziehen, wenn es benötigt wird.
