Produktdetails:
|
| Material: | Quart | Modell: | Doppelachse |
|---|---|---|---|
| Eigenschaft: | Schnelle Installation | Motor: | 24 V |
| Anwendung: | Doppelachsen-Solartracking-system | Ursprung: | China |
| Lebensdauer: | 30 Jahre | Arbeitszeit: | 24 Stunden |
| Hervorheben: | Planetarischer Bewegungssolarverfolger-Durchlauf-Antrieb,VERFOLGER-Durchlauf-Antrieb des Wurm-24VDC Solar,Doppelachsen-Tracking-System-Durchlauf-Antrieb |
||

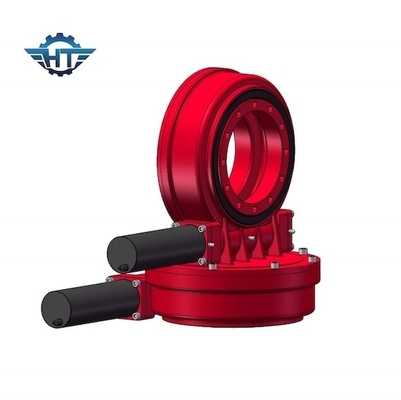

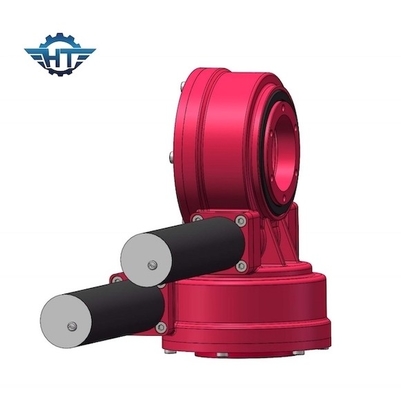

Zweiachsiger Wurm-Durchlauf-Antrieb mit planetarischem Motor 24VDC für Doppelachsen-Solartracking-system
Zweiachsige Wurm-Durchlauf-Antriebs-Beschreibung
Herumdrehenlager wird auch genannt: Herumdrehenringlager/-drehscheibe, die trägt,/Herumdrehenring etc. Herumdrehenringlager, können die axiale, Radialstrahl- und Momentlasten unterbringen, die oder in der Kombination und in jeder möglicher Richtung einzeln fungieren. Sie werden nicht in eine Wohnung oder an einer Welle, aber direkt zu einer Sitzoberfläche angebracht. Die inneren und der Außenring werden mit Entlüftungslöchern geliefert. Beide Ringe haben möglicherweise Lenkgetriebe. Sie gekennzeichnet auch als Herumdrehenringe und Tischplattenlager. Herumdrehenringlager kann das Oszillieren (Herumdrehen) sowie die Drehbewegungen durchführen. Sie werden verwendet möglicherweise ohne Gänge oder mit den internen oder externen Gängen.
VE-Modell Performance Parameters
| VE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (kN.m) | Kippen Drehmoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP | Arbeitstep (℃) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 Kilogramm |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 Kilogramm |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 Kilogramm |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 Kilogramm |
Parameter von SDE7
|
Verwendung |
Verwendet für Doppelsolartracking-system |
|
Nr. der Achse |
Doppelachse |
|
Größe |
7 Zoll |
|
Bescheinigung |
CE/ISO |
|
Lieferfrist |
Innerhalb 15 Tage |
|
Abtriebsdrehmoment |
2000 N.m |
|
Kippen des Drehmoments |
13500 N.m |
|
Hinterer Haltemoment |
13200 N.m |
|
Gang-Verhältnis |
57:1 |
|
Nutzungsdauer |
30 Jahre |
|
Schutzniveau |
IP66 |
| Selbstsichernd | Ja |
| Leistungsfähigkeit | 40% |
| Gewicht | 21 Kilogramm |
Anwendungen von Herumdrehenantrieben
Solarenergie, Bergwerksmaschine, Baugeräte, hochziehende Portmaschine, Portölübergangsausrüstung, und Offshorekran an Land, Bagger, konkrete Maschine, rotierende Grabscher und Handkurbeln, Plastik- und Gummimaschine, Webartmaschine, Protokollierungsindustriemaschinen, Windenergiegeneration, elektronisches Kraftwerk, Wasserbehandlungsmaschinerie, Bohrungsausrüstung und Steuerungsanwendungen.
