Produktdetails:
|
| Modell nein.: | Doppelwurmgetriebe der achse SDE5 | Gang-Verhältnis: | 37:1 |
|---|---|---|---|
| Schritt: | Einzelschritt | Offenheit: | Abgeschlossen |
| Anwendung: | Parabolische Abflussrinne CSP | Lebensdauer: | 30 Jahre |
| Spurhaltung von Präzision: | 0,15 Grad | ||
| Hervorheben: | Doppeldurchlauf-Antrieb der achsen-SDE5,Fresnel-Parabolischer Doppelachsen-Durchlauf-Antrieb,Fresnel Parabolischer herumdrehender Ring Drive |
||

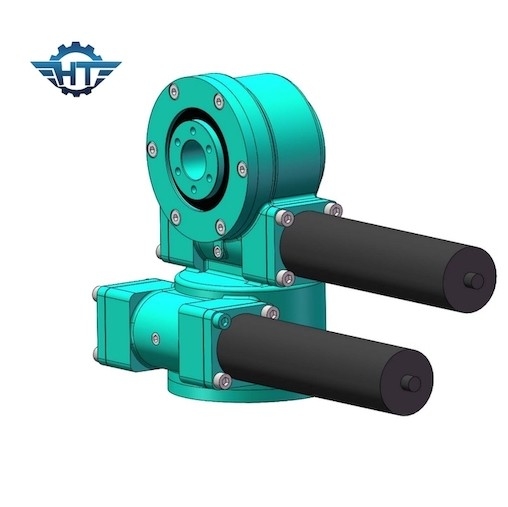

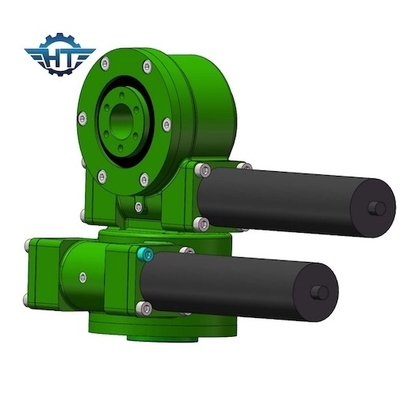

Doppelc$herumdrehenantriebe der achsen-SDE5 für Fresnel, Parabolische Abflussrinne starke Solarenergie
Doppelc$herumdrehenantriebs-Beschreibung der achsen-SDE5
|
Anwendung |
Doppelachsen-Solartracking-system |
|
Nr. der Achse |
Zwei |
|
Größe |
5 Zoll
|
|
Bescheinigung |
CER, ISO9001 |
|
Produktionsdatum |
3~45 Tage basiert auf den Auftragsquantitäten |
|
Abtriebsdrehmoment |
800 N.m |
|
Kippen des Drehmoments |
6000 N.m |
|
Haltemoment |
9200 N.m |
|
Gang-Verhältnis |
37:1 |
|
Nutzungsdauer |
30 Jahre |
|
Schutzklasse |
IP66 |
| Selbstsichernd | Ja |
| Leistungsfähigkeit | 40% |
| Gewicht | 34 Kilogramm |
SDE-Modell-Slewing Drive Performance-Parameter
| SDE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) |
Kippen des Drehmoments (kN.m) |
Haltemoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep (℃) |
Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Anwendungen
Es kann für Solartracking-system, aber auch Solarteller, PV, CPV, CSP, Windkraftanlage und Satellitenschüssel nicht nur verwendet werden. Sie sind für langes Leben bestimmt und arbeiten in harten Umweltzuständen, in verschiedenen Größen, die verfügbar sind, einschließlich besonders angefertigt, einfach zur Installation und zur Produktgarantie.
