Produktdetails:
|
| Modell nein.: | 17 Zoll Drehwerk | Rohstoff: | 50Mn, 42CrMo |
|---|---|---|---|
| Offenheit: | Abgeschlossen | Gewicht: | 320 Kilogramm |
| Verhältnis: | 102:1 | Anwendung: | Solartracking-system |
| MOQ: | Einteiler | Versandweise: | durch Meer Luft, ausdrücklich, Zug |
| Hervorheben: | Wurm-Gang-Doppelachsen-Durchlauf-Antrieb,Doppelachse tötete Antrieb 17 Zoll,Wurm-Gang tötete Antrieb 17 Zoll |
||

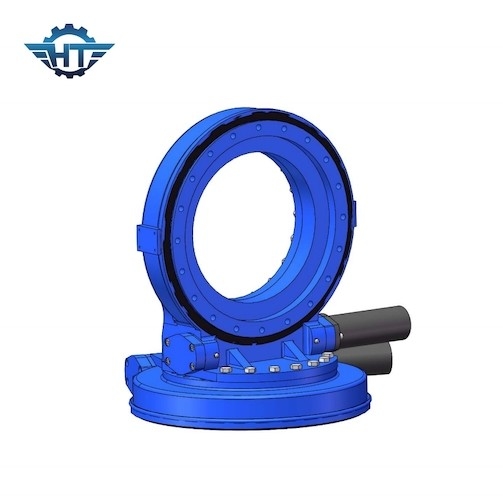

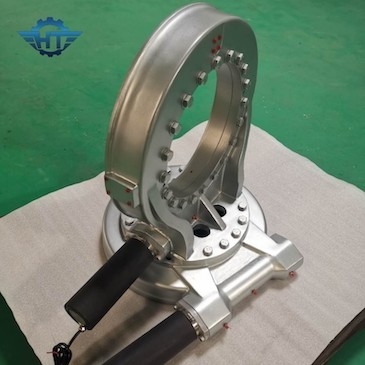

Wurm-Gang-Doppelachsen-Drehwerk-Antrieb mit Elektromotor für Solartracking-system
Drehwerk-Antriebs-Beschreibung
Ein Herumdrehenantrieb ist ein Getriebe, das den Radial- und axialen Lasten sicher gleichzeitig widerstehen und langsames drehendes Drehmoment übertragen kann. Rotation kann auf einer einzelnen Achse oder auf mehrfachen Äxten sein. Der Herumdrehenantrieb wird von den Gängen, Würmer, Dichtungen, Wohnungen und Motoren und andere zusätzliche Komponenten zusammengebaut. Die beiliegende Art des Herumdrehenantriebs wird normalerweise im Solartracking-system benutzt, weil sie für mindestens 25 Jahre draußen benutzt werden muss auffängt das Leben. Wir können einen passenden Elektromotor oder einen Hydraulikmotor entsprechend Ihren technischen Anforderungen auch wählen.
SDE-Modell-Slewing Drive Performance-Parameter
| SDE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) |
Kippen des Drehmoments (kN.m) |
Haltemoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep (℃) |
Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Eigenschaften
1. rechtsläufige und nach linksrotation
2. Grad des Schutzes IP66, zum des Wassers und des Staubes zu verhindern
3. Se-, VE- und SDE-Arten von Herumdrehenantrieben erfüllen Bedingung von verschiedenen Anwendungen.
Achsenherumdrehenantriebe VE werden vertikale einzelne größtenteils im Solartracking-system, Parabolische concertrated Energie angewendet, während die horizontalen einzelnen aixs Se, die Antriebe herumdrehen, im Solartracking-system, in den Baumaschinen und in den Windkraftanlagen angewendet werden. Die SDE-Doppelachsenherumdrehenantriebe werden in PV, in CSP, in CPV, in der Satellitenantenne und in Stirlings-Tellern benutzt.
