Produktdetails:
|
| Offenheit: | Abgeschlossen | Modell: | SDE7“ |
|---|---|---|---|
| Gang-Verhältnis: | 57:1 | Getriebe-Form: | Wurm-Gang |
| Spurhaltung von Präzision: | 0,15 Grad | Schritt: | Einzelschritt |
| Leistungsfähigkeit: | 40% | Standardfarbe: | Silbernes Grau |
| Hervorheben: | Vertikaler horizontaler hydraulischer Durchlauf-Antrieb,Schneckengetriebemotor des Motor 24V,Tötete Antriebsmotor 24V |
||

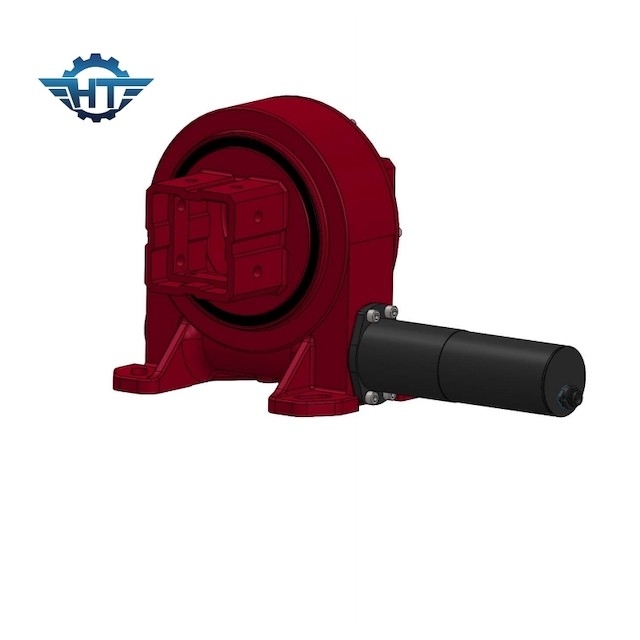

Wurm-und Schneckenrad-Drehwerk, Vertikale und horizontale Spurhaltung für PV-Verfolger
Drehwerk-Beschreibung
Der Herumdrehenantrieb besteht einschlagen Wurm, Gang, Haus etc. Vertragswurm, die Dreh-Antriebe durch ihre Dichte der hohen Leistung gekennzeichnet werden. Die Wurmverzahnungen stellen Drehmomentübertragung zum Herumdrehenring sicher. Dieser Entwurf ist für die Anwendungen besonders passend, die drehmomentstarken und begrenzten Installationsraum, wie Rudermaschinen auf Kranfahrgestellen, anderen schweren Fahrzeugen, Ladekränen oder landwirtschaftlichen Maschinen erfordern. Sie können eine perfekte Lösung in den verschiedenen Formen des Solartracking-systems auch sein.
| Produkt-Name | Antrieb Herumdrehens SDE7 |
| Abtriebsdrehmoment | 980 N.m; 723 ft.lbs |
| Max Output Torque | 1938 N.m; 1429 ft.lbs |
| Kippen des Moment-Drehmoments | 7000 N.m; 5163 ft.lbs |
| Haltemoment | 13200 N.m; 9736 ft.lbs |
| Statische axiale Bewertung | kN 133,20; 29943 lbs |
| Statische Radialbewertung | kN 53; 11977 lbs |
| Dynamische axiale Bewertung | kN 31,90; 7171 lbs |
| Dynamische Radialbewertung | kN 27,91; 6274 lbs |
| Bewegungsalternativen | Motor 12V/24V; Schrittmotor; Schwanzloser Motor |
| Anwendungen | Doppelachse; Einzelne Achse; CPV/HCPV; Solarteller; Parabolisch; Solarturm |
| Anwendungs-Eigenschaft | Solartracking-system, Industriemaschinen |
| Sonnensystem-Quadratmeter | herauf Sonnenkollektoren TPs 30㎡ PV |
SDE-Modell-Slewing Drive Performance-Parameter
| SDE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) |
Kippen des Drehmoments (kN.m) |
Haltemoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep (℃) |
Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Anwendung
Der Herumdrehenantrieb oder das Herumdrehenlager ist ein drehendes Teil, das die Last der langsamen Rotation tragen kann. Se-Reihenprodukte werden im Allgemeinen für horizontale Installation benutzt und werden im traditionellen mechanischen Feld-, Fresnel-Energiekraftwerkspark auf dem Gebiet des Lichtes und der Hitze und im einzelnen photo-voltaischen Tracking-System der Flachsteigung benutzt. VE-Reihe wird im Allgemeinen für vertikale Installation verwendet, verwendet im photo-voltaischen Tracking-System der flachen Einzelachse, photo-voltaisches Tracking-System der geneigten Einzelachse, kleine Schlitzart thermisches Solarsystem, wird SDE-Reihe im Allgemeinen für Anwendungen verwendet, die in die horizontalen und vertikalen Richtungen, wie thermisches Systemsolarsystem des Turms, Doppelachsen-Solartracking-system sich drehen.
