Produktdetails:
|
| Modell: | 9 Zoll | Gang-Verhältnis: | 61:1 |
|---|---|---|---|
| Leistungsfähigkeit: | 40% | Art: | Doppelachse |
| Anwendung: | Solarenergie | Soem-Service: | Verfügbar |
| Ursprungsort: | Changzhou, China | Fahrer: | 24-VDC-Motoren |
| Hervorheben: | slew drive motor,slewing ring gear |
||

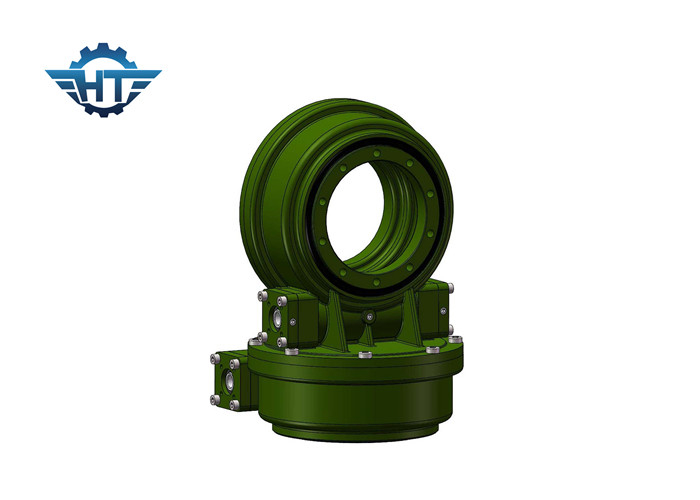

ACHSEN-Herumdrehenantrieb SDE9 Quart materieller Doppelmit elektrischen planetarischen Motoren 24VDC
Doppelachsen-Herumdrehenantriebs-Beschreibung
Der Herumdrehenantrieb ist ein Getriebe, das die Radial- und axialen Lasten sicher halten kann, sowie überträgt ein Drehmoment für das Drehen. Die Rotation kann in einer einzelnen Achse oder in den mehrfachen Äxten zusammen sein. Herumdrehenantriebe werden gemacht, indem man Getriebe, Lager, Dichtungen, Wohnung, Motor und andere zusätzliche Komponenten und das Zusammenbauen sie in ein Únished-Getriebe herstellt. Herumdrehenantrieb wird weit in den modularen Anhängern, Kräne, Bauholzzupackenausrüstung, Luftarbeitsbühne angewendet, wickeln solartracking Systeme Stromnetze, etc. ist Herumdrehenantrieb für Hochbreitenbereiche passend und das eÜciency der Stromerzeugung wird über 35% erhöht, die signiÚcantly das effciency des Solarenergiekraftwerksparks verbessern. Für Solartracking-system der horizontalen Einzelachse justiert die Hauptwelle des Sonnenkollektors den Winkel, um den Neigungswinkel genau aufzuspüren. Diese Art des Herumdrehenantriebs wird nur niedrigen Breitenbereich beantragt. Indem er Herumdrehenlager als seine Kernkomponente annimmt, kann Herumdrehenantrieb axiale Kraft, Radialkraft tragen und gleichzeitig kippen Moment. Herumdrehenantrieb wird weit in den Solartracking-systemen angewendet. Das Solartracking-system wird in Solartracking-system der horizontalen Einzelachse, gekippten Einzelachsenverfolger und Doppelachsensolartracking-system unterteilt. Die Herumdrehenantriebe, die in den Solartracking-systemen benutzt werden, sind hauptsächlich einzelne Achse (Se-Reihe), Doppelachse (SDE-Reihe) und vertikale Art (VE-Reihe). Und die allgemeinsten benutzten Modelle sind SE3, SE5, SE7, SE9; SDE3, SDE7, VE7, VE9.
SDE-Modell-Slewing Drive Performance-Parameter
| SDE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) |
Kippen des Drehmoments (kN.m) |
Haltemoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep (℃) |
Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Wie man die richtige Größe von Herumdrehenantrieben wählt?
Eine richtige Größe der Herumdrehenantriebe zu beschließen, um nicht nur vom Leistungsmangel oder vom Leistungsüberschuß zu vermeiden ist, eine wichtige Rolle zu spielen, wenn es kosteneffektive Lösungen erzielt.
Geben Sie uns die folgenden Informationen bitte, um einen passenden Herumdrehenantrieb vorzuwählen:
1. die Anwendung
2. der Ertrag Toque erforderte. Wenn Sie keine klare Idee dieser Daten haben, sagen Sie uns der Last, zum Beispiel, dem Gewicht von Platten und von Schienenplatten auf unserem Herumdrehenantrieb einfach.
3. die Lastsmaße und der größte Wind in Ihrem Bereich in der Vergangenheit 10 Jahre, die verwendet werden, um zu berechnen, wenn der Antrieb, den wir uns empfahlen, konnten die maxium Last tragen, wann der große Wind kommt.
4. die Ertraggeschwindigkeit, die Sie forderten, das uns hilft, die passenden Motoren für Sie zu empfehlen.
5. andere Informationen wie Rückprall-, IP-Gradnachfrage usw.
