Produktdetails:
|
| Modell: | SE14 | Gangverhältnis: | 85:1 |
|---|---|---|---|
| Leistungsfähigkeit: | 40% | Farbe: | RAL 9006 oder, wie verlangt |
| Anwendung: | Einzelne Achsen-und Doppelachsen-Solarverfolger | Fahrer: | Motor |
| Garantie: | 5~10 Jahre | Eigenschaft: | Langes Leben |
| Hervorheben: | Hohe Genauigkeits-Solarverfolger töteten Antrieb,Solardurchlauf-Antrieb der verfolger-SE14,680 kN Solardurchlauf-Antrieb |
||

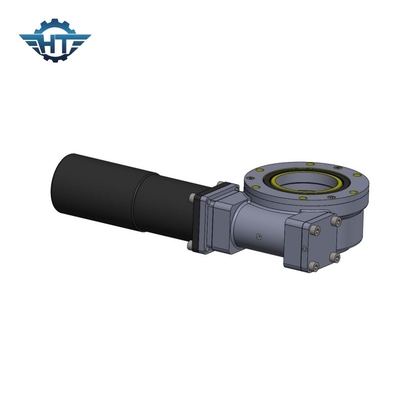

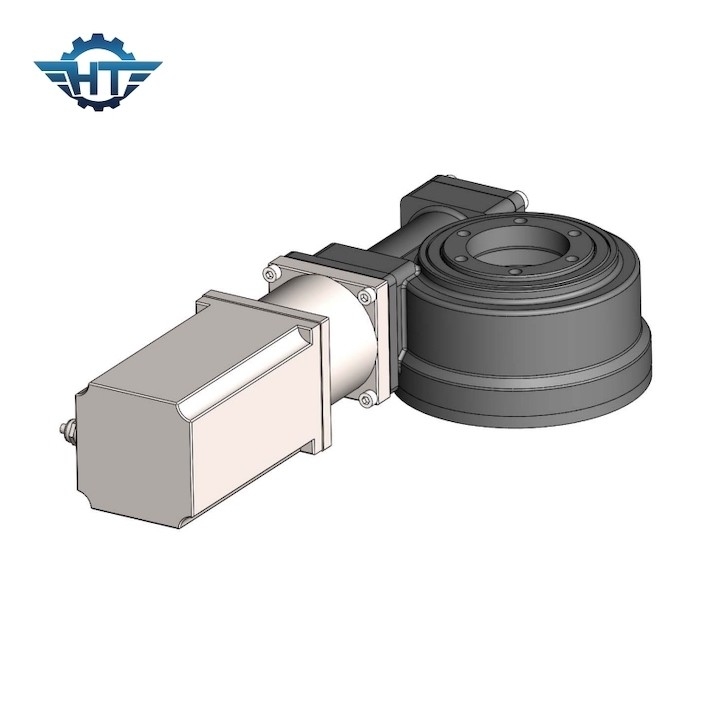

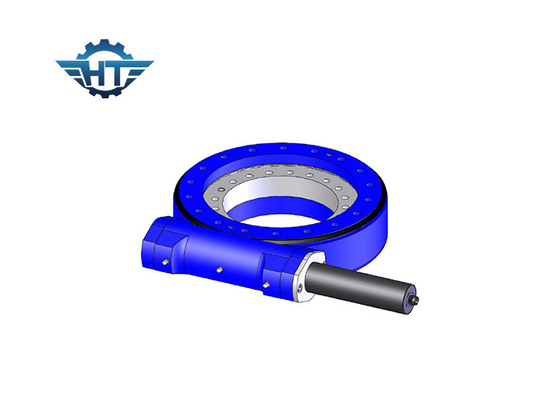

Verhältnis 85/1 hohe Genauigkeits-Durchlauf-Antrieb des Gang-SE14 für einzelne Achsen-und Doppelachsen-Solarverfolger
Hohe Genauigkeits-Durchlauf-Antriebs-Beschreibung
Herumdrehenschneckengetriebe besteht aus Wurmgang, Wurmwelle, Wohnung, Lager, Motor und so weiter. Motorantrieb die Wurmwelle, der Wurm und Wurm einzuschlagen und Gang werden engagiert, das Drehmoment zu erhöhen, stabil und zuverlässig. Herumdrehenantrieb ist in der Lage, axialere Last, Radiallast zu stützen und Kippenmoment. Drehscheibe oder Rahmen drehen sich am Azimut und an Aufzug, die durch das Herumdrehen des Antriebs gefahren werden.
Leistungs-Tabelle von SE14
|
Modell |
horizontaler Antrieb mit 14 Spannerraupen |
|
Verhältnis |
85:1 |
|
IP-Grad |
IP66 |
|
Nennleistungs-Drehmoment |
kNm 44 |
|
Kippen des Drehmoments |
kNm 135 |
|
Axiale Last |
kN 680 |
|
Radiallast |
kN 230 |
|
Haltemoment |
kNm 68 |
|
Leistungsfähigkeit |
40% |
|
Präzision |
° ≤0.1 |
|
Selbstsichernd |
Ja |
|
Gewicht |
62 Kilogramm |
|
Betriebstemperatur |
-30~+120 ℃ |
VE-Modell Performance Parameters
|
VE-Modell Performance Parameters |
||||||||||||
|
Modell |
Nennleistungs-Drehmoment (N.m) |
Haltemoment (kN.m) |
Kippen Drehmoment (kN.m) |
Axiale Last (kN) |
Radiallast (kN) |
Verhältnis |
Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep (℃) |
Selbstsichernd |
Gewicht (Kilogramm) |
|
3" |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
12kg |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
18kg |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
32kg |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
28kg |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
52kg |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
65kg |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
88 Kilogramm |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
135 Kilogramm |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
192 Kilogramm |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
251 Kilogramm |
Anwendung
Typische Anwendungen umfassen Solarverfolger, Windkraftanlagen, Satelliten- und Radarteller, LKW-Kräne, Mannaufzüge, Gebrauchsausrüstung, hydraulische Ausrüstungszubehöre, Ölwerkzeugausrüstung, Reifenlenker, Gräber s und Automobilaufzüge.
Es gibt mehr, als 10 verschiedene Größen, abfahrend von 3' Größe bis 25" Zollgröße, unter ihnen 5", 7", 9" 12", 14", 17", 19" und 21" sind. Sie sind in den Solartracking-systemen (PV, CPV, HCPV und Heliostat) und in den regelmäßigen Fahrzeugen, wie Mannaufzügen, LKW-Kränen sowie modularen Fahrzeugen weitverbreitet.
