Produktdetails:
|
| Material: | Quart | Modell: | SDE5 |
|---|---|---|---|
| Gang-Verhältnis: | 37:1 | Nennleistungs-Drehmoment: | 800Nm |
| Haltemoment: | 6000Nm | Kippen des Drehmoments: | 9200Nm |
| Leistungsfähigkeit: | 40% | Standardfarbe: | RAL 9006 |
| Hervorheben: | worm gear slew drive,slewing ring gear |
||

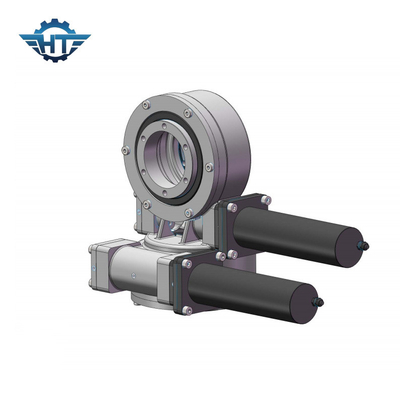

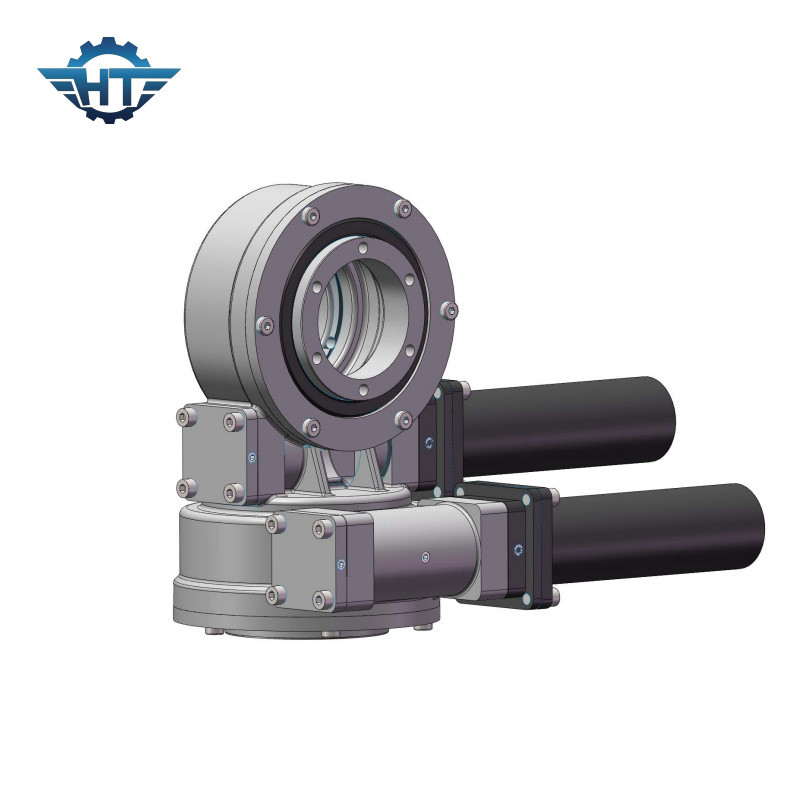

Verschluss-Doppelachsen-Durchlauf-Antriebs-Getriebe des Selbstsde5 mit elektrischen Solarverfolgern Drived
Doppelachsen-Durchlauf-Antriebs-Getriebe-Beschreibung
Die Leistung von Herumdrehenantriebsstrecken von 6kNm zu 220kNm des Haltemoments, von 200Nm zu 63kNm des Abtriebsdrehmoments, von 500Nm zu 271kNm der Kippmomenttragfähigkeit und von den Getriebereduzierungsverhältnissen von 30:1 bis 156.600: 1. Die Montage kann oder über einer Kombination von mehrfachen Äxten horizontal, vertikal getan werden. VE-Reihenherumdrehenantriebe werden geraten, um die Herumdrehenantriebe anzubringen, die auf befestigte zeichnende Oberseite in Solaranwendungen für besseren Schutz sich beziehen. Se-Reihenherumdrehenantriebe wird, um die Herumdrehenantriebe anzubringen geraten, die an der Azimutachse in Solaranwendungen für besseren Schutz und Schutz für die Aufzugachse hinzuzufügen umgedreht sind. SDE-Reihenherumdrehenantriebe werden von zwei Richtungen angebracht.
SDE-Modell-Slewing Drive Performance-Parameter
|
SDE-Modell Performance Parameters |
||||||||||||
|
Modell |
Nennleistungs-Drehmoment (N.m) |
Kippen des Drehmoments (kN.m) |
Haltemoment (kN.m) |
Axiale Last (kN) |
Radiallast (kN) |
Verhältnis |
Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep (℃) |
Selbstsichernd |
Gewicht (Kilogramm) |
|
3" |
600 |
1,5 |
5,8 |
10 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
25kg |
|
5" |
800 |
6 |
9,2 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
34kg |
|
7" |
2000 |
7,5 |
13,2 |
34 |
58 |
57:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
56kg |
|
9" |
4300 |
16 |
27,2 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
92kg |
|
12" |
5800 |
25 |
41 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
160kg |
|
14" |
6750 |
48 |
45 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
224kg |
|
17" |
9460 |
67 |
54 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
320kg |
|
21" |
16000 |
89 |
65 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
492kg |
|
25" |
21450 |
112 |
89 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
705kg |
Vorteile
1. Starker Kippmoment basiert auf Herumdrehenring
2. Adopt Schneckengetriebe einschlagend
3. Fahren Sie größere Last für die Anwendung des multi Zahnkontaktes
4. Verbessern Sie statische selbstsichernde Funktion
