Produktdetails:
|
| Modell: | 7 Zoll | Gang-Verhältnis: | 57:1 |
|---|---|---|---|
| Anwendung: | Sun-Tracking-System | Fahrer: | 220VAC/380VAC/24VDC-Motor |
| Garantie: | 5~10 Jahre | Zertifikat: | ISO9001, CER |
| Installation: | Vertikale | Wurm: | Umschlagwurm |
| Hervorheben: | worm drive gearbox,worm gear slewing ring |
||

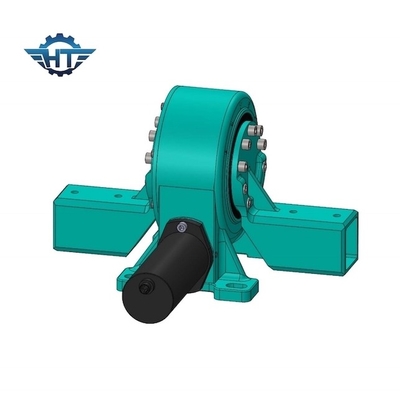

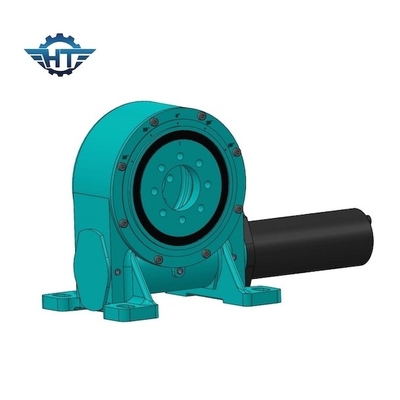

Drehmomentstarker einzelner Achsen-Herumdrehenantrieb mit Elektromotor für Sun-Tracking-System
Einzelne Achsen-Herumdrehenantriebs-Beschreibung
Se schloss Herumdrehenantriebe sind jetzt die populärste Art im Markt, der helfen kann, Bewegung in der Maschinerie wie Windkraftanlagen, militärische Ausrüstung, Gräber s und auch in der sauberen Energie wie Solarverfolgern anzutreiben, concertrated Sonnenkraftwerke, im addtion, konnten, in anderen Bereichen wie medizinischer Ausrüstung, Forstwirtschaft, Abfallwirtschaft und industriellen Stellwerken zuzutreffen auch sein ein. Die Wohnung kapselt völlig alle Antriebskomponenten wie das doppelte Einschlagenwurm gearset, das Planetengetriebe und das Drehscheibenlager ein, damit sie Gesamtschutz vor den Elementen haben. Der beiliegende Antrieb ist auch günstig, wenn Sie nach innen damit nicht zu sehen anbringen, dass die Teile im motionto vermeiden zu verletzen, um Arbeitskräfte zu stationieren.
Se-Herumdrehenantriebe sind für Jobs ideal, die das Last-Halten und Rotationsdrehmoment vom gleichen Getriebe erfordern. Das gekapselte kommt mit Hangtuos patentierter Sanduhr-Wurmtechnologie oder Kegel-Antriebe und doppelte Einschlagenwurm gearsets wo erforderlich, für das maximales Last-Halten und Leistungsfähigkeit. Jede Größe wird rigoros auf zuverlässige Leistung die Arten Strecke von 1 Zoll zu 25 Zoll geprüft, die, 1.8kNm zu 89kNm des Haltemoments, 0.3Nm zu 21kNm des Abtriebsdrehmoments, 1 kNm zu kNm 346 der Kippmomenttragfähigkeit und Getriebereduzierungsverhältnisse von 31:1 bis 150 produzierend: 1.
VE-Modell Performance Parameters
| VE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (kN.m) | Kippen Drehmoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP | Arbeitstep (℃) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 Kilogramm |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 Kilogramm |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 Kilogramm |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 Kilogramm |
Installation
Vertikale Installation
Es wird geraten, um die Herumdrehenantriebe anzubringen, welche auf die zeichnende Oberseite in Solaranwendungen für besseren Schutz sich beziehen.
Für andere Anwendungen basieren die Befestigungsrichtungen auf der Bewertung des Schutzniveaus und es ist für besseren Schutz besser.
Horizontale Installation
Es wird, um die Herumdrehenantriebe anzubringen geraten, die an der Azimutachse in Solaranwendungen für besseren Schutz und Schutz für die Aufzugachse hinzuzufügen umgedreht sind.
Für andere Anwendungen basieren die Befestigungsrichtungen auf der Bewertung des Schutzniveaus und es ist für besseren Schutz besser.
