Produktdetails:
|
| Material: | 50Mn, 42CrMo | Modell: | SDE7“ |
|---|---|---|---|
| Gang-Verhältnis: | 57:1 | Nennleistungs-Drehmoment: | 2000 Nanometer |
| Haltemoment: | 13500 Nanometer | Kippen des Drehmoments: | 13200 Nanometer |
| Leistungsfähigkeit: | 40% | Standardfarbe: | RAL 9006 |
| Hervorheben: | worm gear slew drive,slewing ring gear |
||

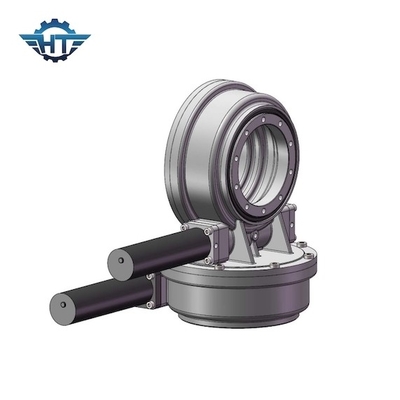

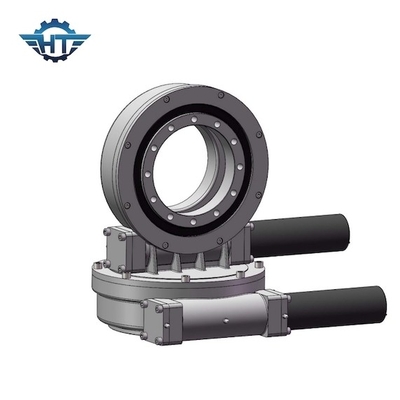

Hohes Übersetzungsverhältnis SDE7 tötete Antrieb mit dem Selbst, der Gang für Solarwärme-Verfolger zuschließt
Antriebs-Beschreibung des Durchlauf-SDE7
In CSP-Anlagen besonders ist Anlagen des Turms CSP, der Herumdrehenantrieb die Kernkomponente des Tracking-Systems und fährt die Azimut- und Neigungsbewegungen der Heliostats, um die leistungsfähige Konzentration des Spiegelfeldes zu erzielen, die Auslastung der Lichtenergie zu verbessern, und stellt die CSP-Station sicher. von der Stromerzeugung.
Doppelachsenherumdrehenantriebe sind für Situationen perfekt, die vertikal und horizontal sich drehen müssen. Typische Anwendungen umfassen Doppelachsensolarverfolger-, -satelliten- und -radarteller, Maschinen, die 360 Grad an beiden Richtungen bewegen müssen.
Changzhou Hangtuo mechanische Co., Ltd. ist ein Berufshersteller und der Exporteur des Herumdrehenlagers/des Herumdrehenringes/des Durchlaufkreises, Antriebe herumdrehend/tötete Antrieb, die hauptsächlich in der Portmaschinerie, Minenmaschiene, schweißende Maschinerie, Baumaschinen, modulare Solartracking-systeme der Fahrzeug-, einzelner oder Doppelachse angewendet werden, und kleine Windstromnetze, Satellit, Antenne etc.
SDE-Modell-Slewing Drive Performance-Parameter
| SDE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) |
Kippen des Drehmoments (kN.m) |
Haltemoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep (℃) |
Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Eigenschaften
1. Hohes backholding Drehmoment, zum der Solarsicherheit des Tracking-Systems zu verbessern
2. Einschlagen des Schneckengetriebeinneres
3. multi Zahnkontakt, zum der hohen Last sicherzustellen
4. selbstsichernde Funktion
Kundengebundene Dienstleistungen
1. Spezieller Entwurf basiert auf verschiedenen Anwendungen und Projekten
2. konnten verschiedene Arten von Motoren, wie Hydraulikmotoren, Schrittmotoren, elektrische Motoren etc. zusammengebracht werden.
3. sind die verschiedenen Farben basiert auf RAL-Code verfügbares; unsere Standardfarbe ist RAL 9006.
