Produktdetails:
|
| Modell: | VE5 | Gang-Verhältnis: | 37:1 |
|---|---|---|---|
| Anwendung: | Solarverfolger | Herkunftsort: | Changzhou, China |
| Fahrer: | Planetengetriebe-Motor | Zertifikate: | ISO9001, CER |
| Installation: | vertikal, horizontal | Wartung: | Frei |
| Farbe: | wie verlangt | Rückprall: | 0,15 Grad |
| Hervorheben: | Vertikaler langsamer Bewegungsherumdrehenantrieb,Bewegungsherumdrehenantrieb ISO9001,Elektrischer Antrieb des Durchlaufes ISO9001 |
||

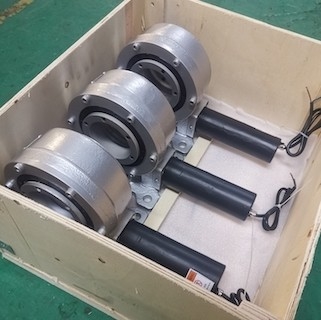

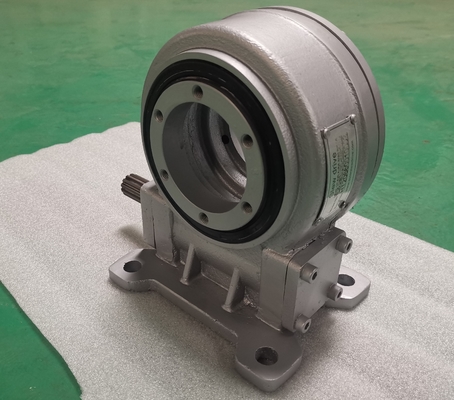

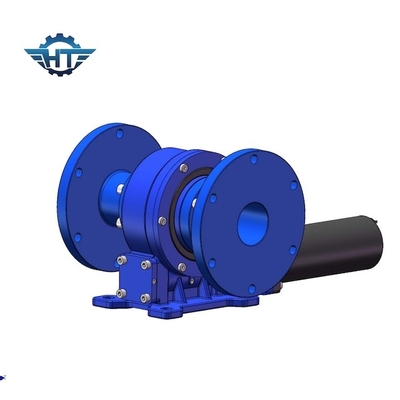

Vertikaler langsamer Herumdrehenantrieb, IP66 5 Zoll für kleines Grundbefestigungssystem
Langsame Herumdrehenantriebs-Beschreibung
Der Drehreduzierer kann großer axialer Kraft, Radialkraft widerstehen und Neigenmoment und kann die Drehscheibe oder die Klammer fahren, um sich in den Neigungswinkeln horizontal und zu drehen. Der Gebrauch des Schneckengetriebeantriebszahnrades, Verlangsamung zu erzielen. Angetrieben durch den Motor, gibt die Schneckengetriebe der Außenring des Herumdrehenlagers, um sich zu drehen, der Außenring Drehmoment durch den Flansch aus, und der Innenring des Herumdrehenlagers wird in der Basis geregelt. Er wird im strukturellen Entwurf von Solarspurhaltungsklammern verwendet und fährt den Energiekraftwerkspark, um die Solarenergiegenerations-Leistungsfähigkeit aufzuspüren und die Baumaschinen, die zwei verhältnismäßig drehende Gegenstände fahren, um 360 Grad nach Belieben zu drehen.
| Modell | VE5 | Ursprungsort | Changzhou, China |
| Marke | HT | Art | Eingeschlossen |
| Material | 42CrMo, 50Mn | Abtriebsdrehmoment | 600 N.m |
| Kippen des Moment-Drehmoments | 5 K N.m | Haltemoment | 9,2 K N.m |
| Statische axiale Bewertung | 16 KN | Statische Radialbewertung | 27 KN |
| Dynamische axiale Bewertung | 8 KN | Dynamische Radialbewertung | 14 KN |
| Gang-Verhältnis | 37:1 | Leistungsfähigkeit | 40% |
VE-Modell Performance Parameters
| VE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (kN.m) | Kippen Drehmoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP | Arbeitstep (℃) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 Kilogramm |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 Kilogramm |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 Kilogramm |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 Kilogramm |
Anwendungen
Trackering Solarsystem
Als sauberes und erneuerbare Energie ist Solarenergie mehr und mehr, besonders die aufspürende photo-voltaische Stromerzeugung benutzt worden, die Technologie eine auftauchende Solarenergienutzungstechnologie ist, die der herkömmlichen photo-voltaischen Stromerzeugungstechnologie folgt.
Das Solartracking-system kann die photo-voltaischen Gremien halten, die Sonne so viel wie möglich gegenüberzustellen, die Stromerzeugung der photo-voltaischen Solarmodule erhöhen, die Investitionskosten des photo-voltaischen Machtkraftwerksparks effektiv zu verringern und verbessert die Auslastung der photo-voltaischen Solarmodule. Die Getriebestruktur, die benutzt wird, um die Baumaschinen und das photo-voltaische Gremium im traditionellen photo-voltaischen System anzuschließen, hat die Nachteile der komplexen Struktur und der hohen Kosten.
