Produktdetails:
|
| Material: | 50Mn, 42CrMo | Selbst-Verschluss: | Ja |
|---|---|---|---|
| Kippen des Drehmoments: | 54,4 kNm | Haltemoment: | 40,5 kNm |
| Anwendung: | KRÄNE | Installationsstandort: | Sun-Tracking-System |
| Verpacken: | Sperrholz | MOTOR: | Wechselstrommotor |
| Hervorheben: | Wurm-Gang-Durchlauf-Antrieb IP66 SE12,Tötete Antriebs-Getriebe langsames 50Mn,VERFOLGER-Durchlauf-Antrieb IP66 SE12 Solar |
||

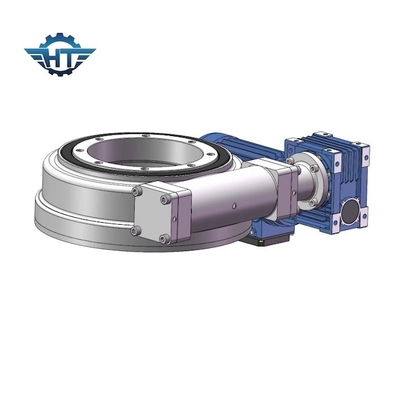

Durchlauf-Antriebs-Getriebe IP66 SE12 mit hoher Genauigkeit und niedriger Geschwindigkeit für Sonnenkollektor-Verfolger
Selbst IP66, der Herumdrehenantrieb zuschließt
Herumdrehenantrieb (herumdrehender Reduzierer) ist, was wir häufig die Kombination des Herumdrehenlagers und -wurmes nennen. Es ist ein neuer Typ Produkt, normalerweise bestanden aus Wurm, Herumdrehenlager, Wohnung, Motor und anderen Teilen. Da die Kernkomponente Herumdrehenlager annimmt, kann sie axiale Kraft, Radialkraft und Kippmoment gleichzeitig tragen. Verglichen mit traditionellen Drehprodukten, hat Dreh-Antrieb (Drehreduzierer) die Eigenschaften der einfachen Installation, der einfachen Wartung und des Rettungsinstallationsraumes in größerem Maße. Dieses Produkt kann auf Baumaschinen und den neuen Energiegebieten wie Hochleistungstiefladern, Behälterkränen, Autokränen, Luftarbeitfahrzeugen und Solarenergiekraftwerksparks für Sonnenpatrouillen weitverbreitet sein.
Vorteile
Der herumdrehende tragende Hersteller erklärte, dass er die folgenden offensichtlichen Vorteile hat:
Der Herumdrehenantrieb kann axiale Kraft, Radialkraft tragen und gleichzeitig spitzen Moment, weil die Kernkomponente Herumdrehenlager annimmt. Das Dreh-Antriebspaar ist einfach zu installieren, einfach instandzuhalten und spart Installationsraum in größerem Maße.
Strukturell sind die Zahnradeingriffzahnoberflächen des Dreh-Antriebs in der Linie Kontakt, die erheblich die Tragfähigkeit verbessert. Das Getriebe ist glatt und die Geräusche sind klein.
In den praktischen Anwendungen macht die hohe Integration des Dreh-Antriebsgerätes es unnötig, damit der Benutzer eins nach dem anderen jede Komponente des Drehgerätes kauft und verarbeitet, und bis zu einem gewissen Grad, verringert sie auch den Vorbereitungsprozeß zu Beginn der Produktproduktion, dadurch erheblich sie verbessert sie Arbeitsproduktivität.
Der Wurmgang und -Schneckengetriebe haben die Eigenschaften von Rückselbstsicherndem, das verwirklichen kann, selbstsicherndes aufzuheben, d.h. nur der Wurmgang durch den Wurm gefahren werden kann, aber der Wurm kann nicht durch den Wurmgang angetrieben. Wie der selbstsichernde Wurmmechanismus, der in seinen Schwermaschinen benutzt wird, kann sein Rückselbstsicherndes eine Rolle im Sicherheitsschutz spielen. Diese Eigenschaft stellt das Herumdrehenantriebsgerät weitverbreitet im Anheben, in der Luftarbeit und in anderer Ausrüstung her. Beim Verbessern des technologischen Inhalts der Hauptmaschine, verbessert sie auch erheblich die Operationsstabilität und den Sicherheitsfaktor der Hauptmaschine. Es ist eine wichtige Verkörperung der sicheren Bauanwendung der mechanischen Ausrüstung.
Leistungs-Parameter von Se-Reihen
| Se-Modell Performance Parameters | ||||||||||||
| Modell |
Nennleistung Drehmoment (N.m) |
Kippen Drehmoment (N.m) |
Holding Drehmoment (N.m) |
Axial Last (kN) |
Radialstrahl Last (kN) |
Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep. (℃) |
Selbst- Blockierung |
Gewicht (Kilogramm) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Anwendung
Die Herumdrehenringlager können für eine breite Palette von Anwendungen benutzt werden. Die Bereiche der Entwicklungsstrecke von den Bagger und von den Kränen, Tagebau und Windkraftanlagen, zur Antenne. Andere Anwendungsbereiche umfassen die Technik und Solartracking-system.
