Produktdetails:
|
| Material: | 50Mn, 42CrMo | Modell: | SDE7“ |
|---|---|---|---|
| Gang-Verhältnis: | 57:1 | Arbeitszyklus: | 30 Jahre |
| Art: | Doppelachse | Standardfarbe: | RAL9006 |
| Befestigungsbolzen: | 6*M10 | HS-Code: | 84834090 |
| Hervorheben: | Doppelc$herumdrehenantrieb der achsen-SDE7,planetarisches herumdrehenantriebs-Getriebe des Motor12v,Gangdurchlauf-Antrieb des Wurmes SDE7 |
||

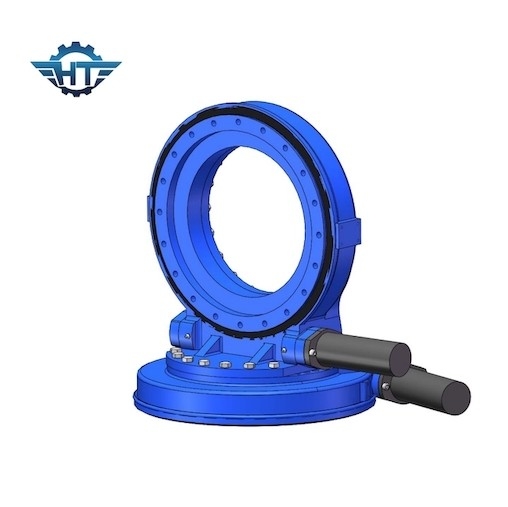

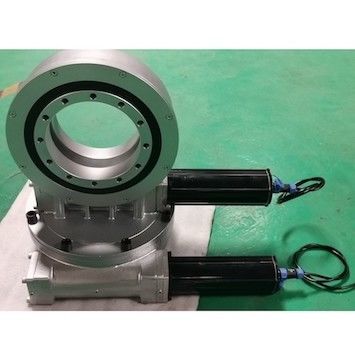

Doppelc$herumdrehenantriebs-Getriebe der achsen-SDE7 mit planetarischen Motoren 12V für Solarverfolger
Doppelachsen-Herumdrehenantriebs-Beschreibung
Es gibt zwei allgemeine Antriebs- und Steuerarchitektur für Doppel-achsenverfolger: verteilter Antrieb und verbundener Antrieb. Unabhängig davon den Entwurf ist der Herumdrehenantrieb ohne Zweifel die zentrale Komponente des Steuergeräts. Die Präzision und die Starrheit des Herumdrehenantriebs sind zum sicheren Betrieb des Systems eng verwandt.
SDE-Modell-Slewing Drive Performance-Parameter
| SDE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) |
Kippen des Drehmoments (kN.m) |
Haltemoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep (℃) |
Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Elektrische Gang-Bewegungsparameter
| Bewegungsdaten | Planetarische Daten | ||
| Nennspannung | 24VDC | Verhältnis | 398:1 |
| Nennstrom | 1.3A | Abtriebsdrehmoment | 43Nm |
| Nenndrehzahl | 800Rpm | Ertrag-Geschwindigkeit | 2Rpm |
| Gerade geschützt | IP55/65/66 | Geräusche | <60db> |
Kundengebundene Dienstleistungen
1. Spezieller Entwurf basiert auf verschiedenen Anwendungen und Projekten
2. konnten verschiedene Arten von Motoren, wie Hydraulikmotoren, Schrittmotoren, elektrische Motoren etc. zusammengebracht werden.
3. sind die verschiedenen Farben basiert auf RAL-Code verfügbares; unsere Standardfarbe ist RAL 9006.
