Produktdetails:
|
| Struktur: | Wurm und Wormwheel | Material: | 42CrMo, QUART |
|---|---|---|---|
| Garantie: | 5 Jahre | Anwendung: | Starker Solarturm |
| Größe: | Besonders angefertigt | Farbe: | Besonders angefertigt |
| Motor: | Schrittmotor | Montage: | Doppelachsenmontage |
| Hervorheben: | worm gear slew drive,slewing ring gear |
||

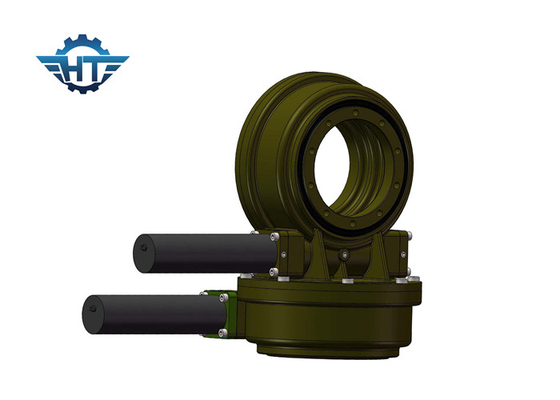

Gang-Doppelachsen-Durchlauf-Antriebs-Getriebe des Wurm-IP66 für starken Solarturm
Wurm-Gang-Doppelachsen-Durchlauf-Antriebs-Beschreibung
Hangtuos Herumdrehenantrieb wird aus der Wohnung, Herumdrehentragen, das Versiegeln verfasst und schlägt Wurm mit einigen abgeschlossenen Ersatzteilen ein. Wir können den elektronischen Motor und den Hydraulikmotor auch produzieren, die für das Herumdrehen von Antrieben benutzt werden, die Bewegungen für rechtsläufige Richtung und Rotation der rechtsläufigen Richtung zu widersprechen können.
SDE-Modell-Slewing Drive Performance-Parameter
| SDE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) |
Kippen des Drehmoments (kN.m) |
Haltemoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep (℃) |
Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Anmerkung: Die oben genannten Maße und die Parameter werden aktualisiert möglicherweise, oder eingestellt, auf ausführlichere Maße und Parameter, beziehen Sie bitte sich auf unsere Verkaufszeichnungen.
Anwendungen
Der Doppelachsendurchlauf-Antrieb konnte in starkem Solarenergiestationturm angewendet werden. Der Turm CSP nimmt die doppelte Behälterstruktur an, und das binäre Nitrat wird als die absorbierende und Wärmespeicherungsmedium Hitze benutzt. Die Solarenergie, die durch das umfangreiche Heliostatfeld gesammelt wird, wird benutzt, um das flüssige Salz zu speichern, und dann wird das flüssige Salz mit Wasser entsprechend der Verschickenanweisung des Stromnetzes ausgetauscht. Die erzeugte hohe Temperatur und der Hochdruckdampf fährt den Turbinengeneratorsatz, um ununterbrochene, stabile und schedulable Leistungsabgabe zu erzeugen.
