Produktdetails:
|
| Material: | 50Mn, 42CrMo | Modell: | SDE7“ |
|---|---|---|---|
| Gang-Verhältnis: | 57:1 | Nennleistungs-Drehmoment: | 2000Nm |
| Haltemoment: | 13500Nm | Kippen des Drehmoments: | 13200 Nanometer |
| Leistungsfähigkeit: | 40% | Standardfarbe: | RAL 9006 |
| Hervorheben: | worm gear slew drive,slewing ring gear |
||

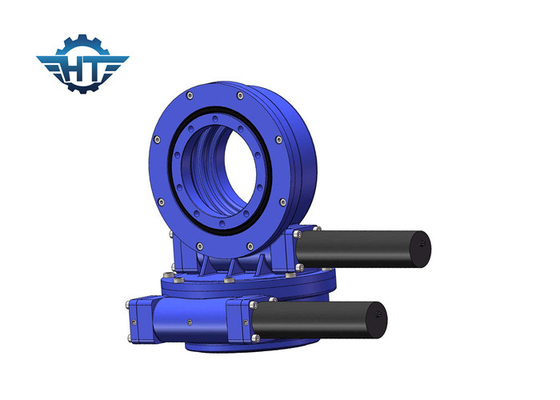

Umschlag-Wurm-Gang-Doppelachsen-Durchlauf-Antriebs-Getriebe für thermische Solarenergie
Wurm-Gang-Doppelachsen-Durchlauf-Antriebs-Beschreibung
Das Prinzip der thermischen Solarstromerzeugung ist, Sonnenlicht in ein Sonnenkollektorgerät durch einen Spiegel zu sammeln, benutzt die Solarenergie, um den Wärmeträger (Flüssigkeit oder Gas) im Kollektorgerät zu erhitzen und erhitzt dann das Wasser, um Dampf zu bilden, der oder direkt einen Generator fährt Antrieb, um Strom zu erzeugen. Im allgemeinen hat thermische Solarstromerzeugung die folgenden vier Arten: Abflussrinne, Turm, Teller (Diskette) und Fresnel.
Abflussrinne
Die Abflussrinnenart SolarKraftwerkspark der thermischen Energie wird einen SolarKraftwerkspark der thermischen Energie des Abflussrinnenparabolspiegels genannt. Die Abflussrinnenart Parabolische Konzentrationskollektoren werden in der Reihe und in der Ähnlichkeit vereinbart, erhitzen das Arbeitsmedium, erzeugen Heißdampf, und fahren den Dampfturbinen-Generatorsatz, um Strom zu erzeugen.
Turm
Im Jahre 1973 regte der Ausbruch der weltweiten Ölkrise die Forschung und Entwicklung der Solartechnik an. Verglichen mit Solarzellen, ist der Preis hoch und die Leistungsfähigkeit ist niedrig. Die Leistungsfähigkeit der thermischen Solarstromerzeugung ist verhältnismäßig hoch und die Technologie ist verhältnismäßig reif.
Teller
Der scheibenartige (alias Teller) SolarKraftwerkspark der thermischen Energie ist das erste Solarenergiesystem der Welt. Er wird aus einem Parabolspiegel verfasst, der aus vielen Spiegeln besteht. Er empfängt den Fokus des Paraboloides und der Wärmeträger im Empfänger wird erhitzt. Fahren Sie die Maschine, um Strom um ungefähr 750℃ zu erzeugen.
Fresnel
Das Arbeitsprinzip ist Abflussrinnenart photothermal Stromerzeugung ähnlich, außer dass der Fresnel-Strukturkondensator wird anstelle des Spiegels benutzt. Dieses macht ihn verhältnismäßig billig, aber die Leistungsfähigkeit wird entsprechend verringert.
Weil solch ein System nur einige Male der Konzentration hat, ist die Qualität des erhitzten Wasserdampfes nicht hoch, damit die jährliche Stromerzeugungs-Leistungsfähigkeit des ganzen Systems ungefähr 10% nur erreichen kann; aber wegen der einfachen Struktur des Systems und des direkten Gebrauches von Hitze-Übertragung des Mediums, um Dampf, seinen Bau und Instandhaltungskosten zu erzeugen seien Sie auch verhältnismäßig niedrig.
Parameter Antriebs des Herumdrehenssde7
| Produkt-Name | Antrieb Herumdrehens SDE7 mit Gangmotoren 43Nm 24Vdc |
| Abtriebsdrehmoment | 980 N.m; 723 ft.lbs |
| Max Output Torque | 1938 N.m; 1429 ft.lbs |
| Kippen des Moment-Drehmoments | 7000 N.m; 5163 ft.lbs |
| Haltemoment | 13200 N.m; 9736 ft.lbs |
| Statische axiale Bewertung | kN 133,20; 29943 lbs |
| Statische Radialbewertung | kN 53; 11977 lbs |
| Dynamische axiale Bewertung | kN 31,90; 7171 lbs |
| Dynamische Radialbewertung | kN 27,91; 6274 lbs |
| Bewegungsalternativen | 380V/220V Wechselstrommotor; Schrittmotor; Schwanzloser Motor |
| Produkt-Art | Doppelachse; Einzelne Achse; CPV/HCPV; Solarteller; Parabolisch; Solarturm |
| Anwendungs-Eigenschaft | Solartracking-system, industrielles Machiner |
SDE-Modell-Slewing Drive Performance-Parameter
| SDE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) |
Kippen des Drehmoments (kN.m) |
Haltemoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep (℃) |
Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Applicatons
