Produktdetails:
|
| Material: | Quart | Garantie: | 5 Jahre |
|---|---|---|---|
| Service: | Soem-Entwurf | Drehen Sie Achse: | Zwei Achsen |
| Farbe: | Silbernes Grau | Installationsstandort: | Dach und Feld |
| Verpacken: | Sperrholz | Anwendung: | Zweiachsiges Solar-Tracking-System |
| Hervorheben: | worm gear slew drive,slewing ring gear |
||

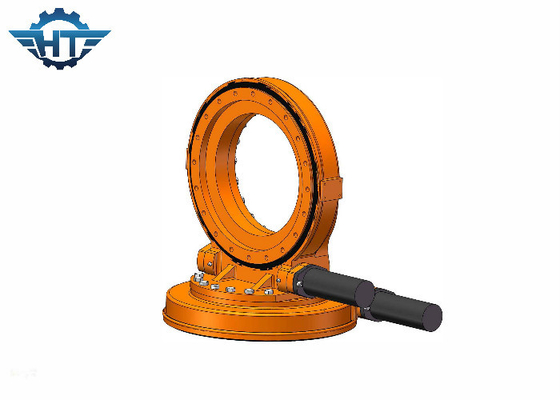

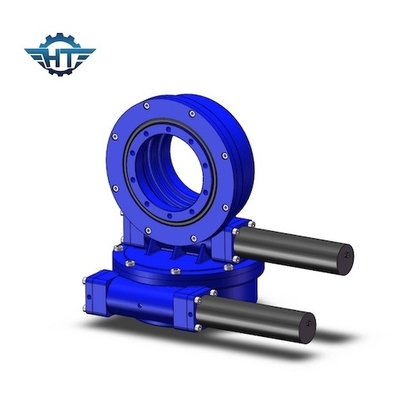

Langes Lebens-und hohe Präzisions-Durchlauf-Antriebs-Getriebe für Doppelachsen-Solartracking-system
Antriebs-Getriebe-Beschreibung des Durchlauf-SDE12
Haltemoment: 40560 N.m
Statische axiale Bewertung: kN 77
Statische Radialbewertung: kN 190
Gangverhältnis: 78:1
Spurhaltung von Präzision: ≤ 0,1
Kippen des Momentdrehmoments: 25000 N.m
Abtriebsdrehmoment: 5800 N.m
Gewicht: 160 Kilogramm
Hangtuo Herumdrehenantrieb besteht hauptsächlich einem Herumdrehenlager, einem Wurmgang, Wohnung und aus einem hydraulischen oder Elektromotor.
SDE-Modell-Slewing Drive Performance-Parameter
| SDE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) |
Kippen des Drehmoments (kN.m) |
Haltemoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep (℃) |
Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Anwendung
Die beiliegenden Unterkunftc$herumdrehenantriebe sind in der unterschiedlichen Technikanwendung wie schweren Ladertransportern, mobiler Kran des Hafens, Schiffsauch anheben, Greifer-LKWs, Behälteraufzugkran und bewegliche Portalkräne, Bergwerkmaschine, Bagger, konkrete Maschine, Papiermaschine sowie Windenergiekraftwerkspark, unseren Herumdrehenantrieb zu benutzen weitverbreitet.
Wenn ein Herumdrehenantrieb in der Solarenergieindustrie benutzt wird, müssen Benutzer ein ideales nach Ansicht des tatsächlichen Bereichs von Sonnenkollektoren wählen.
Im Allgemeinen ist ein 3-Zoll-Herumdrehenantrieb für das Solarenergiesystem passend, das mit Sonnenkollektor 3-5㎡, 7 Zoll für ㎡ 10-17 Sonnenkollektor, 9 Zoll für ㎡ 18-30, 12 Zoll für 31-45㎡ und 14 Zoll für 46-60㎡ kommt.
