Produktdetails:
|
| Material: | 50Mn, 42CrMo | Garantie: | 10 Jahre |
|---|---|---|---|
| Anwendung: | Einzelne Achse gekippte Solarverfolger | Drehen Sie Achse: | Einzelne Achse |
| Service: | Soem-Entwurf | Verpacken: | Sperrholz |
| Motor: | Elektromotor | Installationsstandort: | Dach und Feld |
| Hervorheben: | worm gear slew drive,slewing ring gear |
||

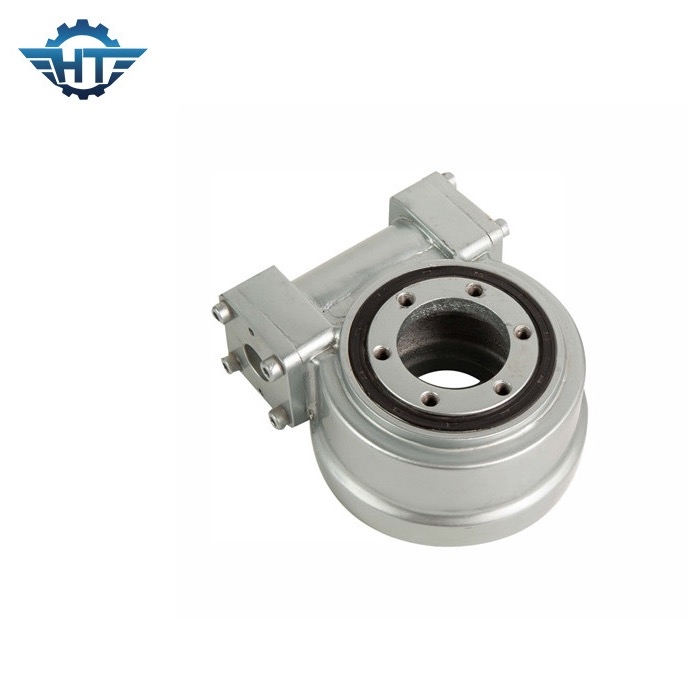

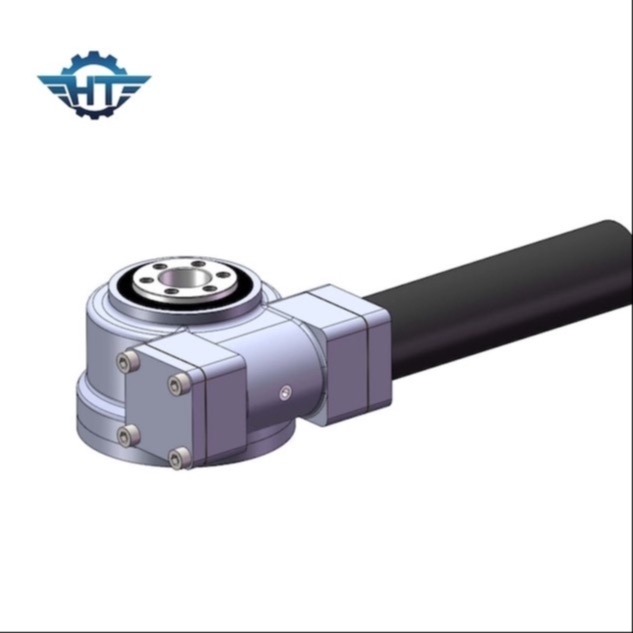

Horizontales Durchlauf-Antriebs-Getriebe für einzelne Achse gekippte Solarverfolger
Tötete Antriebs-Getriebe-Beschreibung
Se tötete Antrieb ist eine gute Wahl, wenn Projekt in den wilden rauen Arbeitsbedingungen und rostfest ist. Es ist mit gebogenem Zahngang, es erhöht den Abtriebsdrehmoment mit der Laufruhe eines überlegenen AntiSandsturms, Feldgebrauch entworfen. Hangtuo Herumdrehenantrieb besteht hauptsächlich einem Herumdrehenlager, einem Wurmgang, Wohnung und aus einem hydraulischen oder Elektromotor. Unternehmens mit Hangtuo bedeutet direkten Kontakt mit erfahrenen technischen Spezialisten, gutem Rat und erfüllten Vereinbarungen. Die Änderungen, zum der Kundennachfragen zu entsprechen können schnell und zuverlässig durchgeführt werden. Keine Angelegenheit wünschen Sie einen anderen Adapter für die Gangbewegungsverbindung entsprechen, die lange Welle und alternative der Lackiervorgang oder die Farben. Gute Dokumentationen wie Zeichnungen 3D, Berufsentwicklung und die Prüfung eines Prototyps.
Leistungs-Parameter von Se-Reihen
| Se-Modell Performance Parameters | ||||||||||||
| Modell |
Nennleistung Drehmoment (N.m) |
Kippen Drehmoment (N.m) |
Holding Drehmoment (N.m) |
Axial Last (kN) |
Radialstrahl Last (kN) |
Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep. (℃) |
Selbst- Blockierung |
Gewicht (Kilogramm) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Anwendungen
Herumdrehenantriebe können für Solartracking-system, CPV-, CSP-, HCPV-, Windkraftanlage- und Satellitenantennenteller weitverbreitet sein. Jene Produkte sind für langes Leben bestimmt und arbeiten in den harten Umweltbedingungen.
Unsere Vorteile
Schnelle Reaktions-Zeiten
Langzeiterfahrung in der Intelligentprozesssteuerung für Massenproduktion sowie in der kundenorientierten Produktentwicklung.
Produkt-Vorteil
Sanduhrwurmherumdrehenantrieb des Herumdrehenantriebs-(beiliegende Art, vertikale Art, Doppelachsen-Art, Präzisions-Art) basiert auf dem Herumdrehenlager mit starkem Kippenmomentdrehmoment und statischer selbstsichernder Funktion. Viel ZahnKontaktfläche ist besonders für das Fahren der hohen Last bestimmt.
Stabile Qualität
Gegründete kritische Qualitäts-Kontrollpunkte, Positionen des Gesamt 9 durch die Anlage. Wir gründeten kritische QualitätsKontrollpunkte, machen Qualitätsprüfanweisungen, im Schlüsselprozeß ausschließlich zu steuern. Wir verwenden Messgerätkalibrierung der hohen Präzision u. des Maßes.
Prüfung
Modernes Maßgerät
Maß sollte kalibriert werden, Kontrolle und nur qualifiziertes Messgerät kann benutzt werden.
