Produktdetails:
|
| Modell: | 7 Zoll | Gang-Verhältnis: | 57:1 |
|---|---|---|---|
| Anwendung: | Parabolisches Thermal | Herkunftsort: | Changzhou, China |
| Fahrer: | Schrittmotor | Installation: | Vertikale |
| Farbe: | wie verlangt | Rückprall: | weniger als 0,03 Grad |
| Hervorheben: | worm drive gearbox,worm gear motor |
||

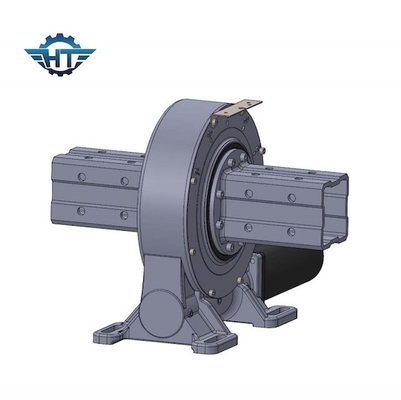

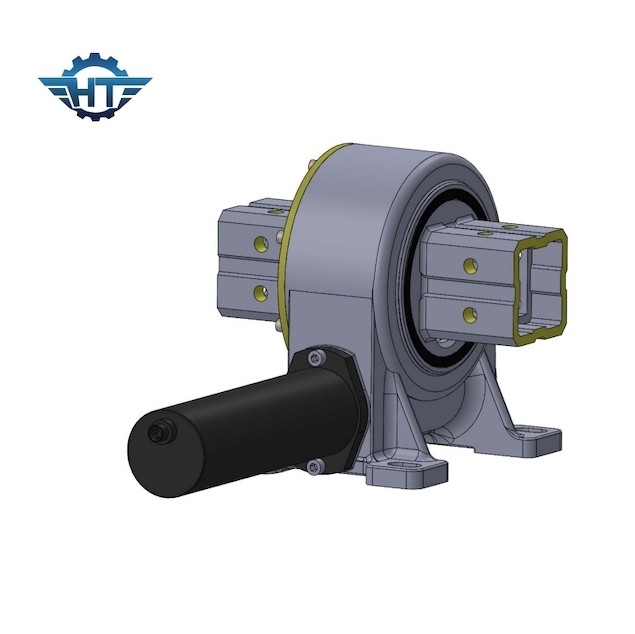

Vertikale angebrachtes beiliegendes Haus-hohe Präzisions-Getriebe für Fresnel und Parabolisch
Vertikale brachte herumdrehenantrieb an
1. Rotation 360 Grad
2. Verbindung eines Antriebsmotors von der linken oder rechten Seite,
3. Während der Installation ist es nicht notwendig, die übersetzende Freigabe zu justieren; dieses wird bereits vom Produzenten vor Fabrik eingestellt
4. Einfache Installation und niedrige Wartung
5. Rationale Raumnutzung
6. Der Gang ist selbstsichernd; deshalb ist eine Bremse nicht notwendig
7. Einfache und fließende Methode des Beginnens und des Stoppens
8. Hohe Genauigkeit
VE-Modell Performance Parameters
| VE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (kN.m) | Kippen Drehmoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP | Arbeitstep (℃) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 Kilogramm |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 Kilogramm |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 Kilogramm |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 Kilogramm |
Anwendung
Der Gang und der Wurm sind Kontakt in Zustand der nahen perfekten Masche. Dieser Wille lässt der Reihe nach eine in hohem Grade leistungsfähige Übertragung der treibenden Kraft, der einheitlichen Lastverteilung und des sehr eindrucksvollen Niveaus der Positionierung von Genauigkeit im Antrieb zu. Die allgemeineren Anwendungen sind Solarenergie, Windenergie und verschiedene langfristige Maschinerie des automatischen Lokalisierens. Wegen der Kompaktbauweise und kurzen der Getriebekette, ist der Dreh-Antrieb einfacher, höhere Präzision zu erzielen und einfacher, digitale Steuerung durchzuführen, also ist er auch auf dem Gebiet von Industrierobotern weitverbreitet.
