Produktdetails:
|
| Material: | Quart | Modell: | SDE7“ |
|---|---|---|---|
| Gang-Verhältnis: | 57:1 | Nennleistungs-Drehmoment: | 2000 Nanometer |
| Haltemoment: | 13500 Nanometer | Kippen des Drehmoments: | 13200 Nanometer |
| Installation: | Doppelachse angebracht | Standardfarbe: | wie verlangt |
| Hervorheben: | worm gear slewing ring,worm gear motor |
||

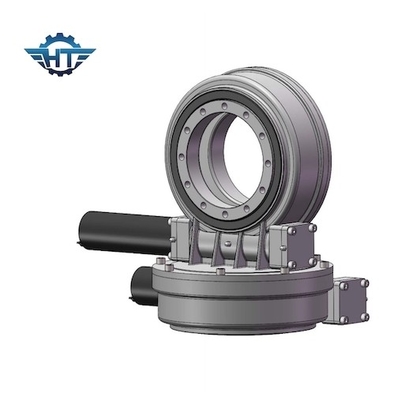

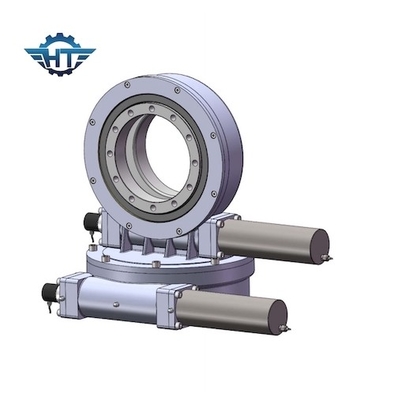

Doppelachsen-Schneckengetriebe-Solarverfolger tötete Antrieb für die Vollkreis-Spurhaltung
Schneckengetriebe-Durchlauf-Antriebs-Beschreibung
Solartracking-systeme umfassen Solartracking-system der einzelnen Achse und Doppelachsensolartracking-system. Das Solartracking-system der einzelnen Achse gekipptes und flaches einzelnes Tracking-System einschließen.
Für ein Doppelachsensolartracking-system basiert auf differenct Klammerstruktur, konnten drei Arten Durchlauf-Antriebslösungen angewendet werden:
1. benutzen Sie zwei horizontale (Se-Art) einzelne Achsendurchlauf-Antriebe.
2. verwenden Sie horizontales ein (Se-Art) und eine andere Vertikale (VE-Art).
3. benutzen Sie einen Doppelachsendurchlauf-Antrieb. (SDE-Art)
Alle jene Lösungen können die Sonne vertikal und horizontal aufspüren erzielen, die die Sonne mit direktem Sonnenlicht ständig aufspüren bedeutet.
SDE7 tötete den Antrieb, der im Doppelachsen-Solartracking-system angewendet wurde
| Produkt-Name | SDE7 tötete Antriebe |
| Abtriebsdrehmoment | 980 N.m; 723 ft.lbs |
| Max Output Torque | 1938 N.m; 1429 ft.lbs |
| Kippen des Moment-Drehmoments | 7000 N.m; 5163 ft.lbs |
| Haltemoment | 13200 N.m; 9736 ft.lbs |
| Statische axiale Bewertung | kN 133,20; 29943 lbs |
| Statische Radialbewertung | kN 53; 11977 lbs |
| Dynamische axiale Bewertung | kN 31,90; 7171 lbs |
| Dynamische Radialbewertung | kN 27,91; 6274 lbs |
| Bewegungsalternativen | 12/24/48 VDC-Motor; Schrittmotor; Schwanzloser Motor |
| Produkt-Art | Doppelachse; CPV/HCPV; Solarteller; Solarturm |
| Anwendungs-Eigenschaft | Solartracking-system, industrielles Machiner |
| Empfohlenes Quadrat der Platte | 30 Quadratmeter |
SDE-Modell-Slewing Drive Performance-Parameter
| SDE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) |
Kippen des Drehmoments (kN.m) |
Haltemoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep (℃) |
Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Kundengebundene Dienstleistungen
1. Spezieller Entwurf basiert auf verschiedenen Anwendungen und Projekten
2. konnten verschiedene Arten von Motoren, wie Hydraulikmotoren, Schrittmotoren, elektrische Motoren etc. zusammengebracht werden.
3. sind die verschiedenen Farben basiert auf RAL-Code verfügbares; unsere Standardfarbe ist RAL 9006.
