Produktdetails:
|
| Modell: | VE9“ | Selbst-Verschluss: | Ja |
|---|---|---|---|
| Material: | Quart | Anwendung: | Einzelne Achsen-Solartracking-system |
| Zertifikat: | ISO9001, CER | Garantie: | 5~10 Jahre |
| Farbe: | RAL6001 | Genauigkeit: | ≤0.1 |
| Hervorheben: | Vertikale 9 Zoll Solardurchlauf-Antriebs-,Solardurchlauf-Antrieb mit Motor 24VDC,Einzelne Achse |
||

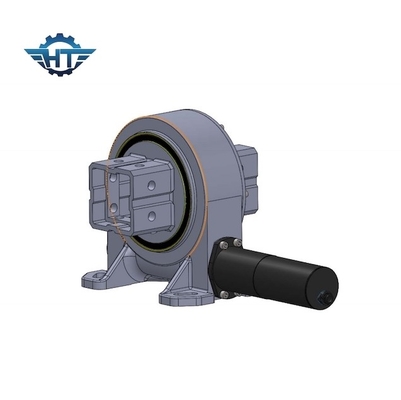

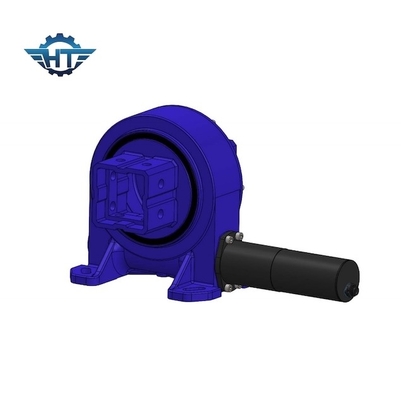

Vertikale 9 Zoll Solardurchlauf-Antriebs-mit Motor 24VDC für einzelne Achsen-Solartracking-system
Solardurchlauf-Antriebs-Beschreibung
Der Wurmgangherumdrehenantrieb ist ein Vollzyklusdrehreduzierungs-Getriebemechanismus, der mit einer treibendes Energiequelle integriert wird. Die Lager der hohen Präzision werden als Getriebenachfolger benutzt und ein Mechanismuszubehörteil und ein aktives Teil und eine treibende Quelle werden bis einen vom inneren und von den Außenringen des Herumdrehenringes befestigt. Der andere Ring wird als der Getriebenachfolger angesehen und die Verbindungsbasis des gefahrenen Verschleißteils, damit das Herumdrehentragen selbst eine Eigenschaft des Dreh Vollkreises hat, die treibendes Energiequelle und das Hauptgetriebe sind leistungsfähig konfiguriert. Das Teil macht es einen universellen Reduzierungsgetriebemechanismus, der die Funktionen der Rotation, der Verlangsamung und des Habens einer einfachen Struktur und bequemen der Fertigung und der Wartung gleichzeitig integriert.
VE-Modell Performance Parameters
| VE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (kN.m) | Kippen Drehmoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP | Arbeitstep (℃) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 Kilogramm |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 Kilogramm |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 Kilogramm |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 Kilogramm |
Eigenschaften
Herumdrehenantrieb kann unbegrenzte Umfangsrotation und Geschwindigkeitsreduzierung verwirklichen und kann größerer axialer Kraft, Radialkraft widerstehen und Umwerfenkraft. Er genießt Vorteile der hohen Genauigkeit, der Kompaktbauweise und der großen Tragfähigkeit.
Anwendungen
Herumdrehenantriebsanwendung werden normalerweise herein wie gefunden: Windkraftanlagen, Transporter der schweren Last, Solarverfolger, Hafenkräne, hydraulische Ausrüstung, Kranlenkanlagen, Automatisierungssysteme, Manipulatoren der schweren Last, Gierung und Geschwindigkeitsreglertabellen.
