Produktdetails:
|
| Art: | Beiliegendes Hausdrehwerk | Eigenschaft: | Selbstblockierung |
|---|---|---|---|
| Anwendung: | Pv-Schienenplatten-Solarverfolger | MOTOR: | Schrittmotor |
| Farbe: | wie verlangt | Leistungsfähigkeit: | 40% |
| IP-Grad: | IP66 | Verhältnis: | 61:1 |
| Hervorheben: | Rohr 84*84 schloss Herumdrehenantrieb ein,Pv-Wurm-Gang-Herumdrehenantrieb,Pv-HerumdrehenAntriebsmotor |
||

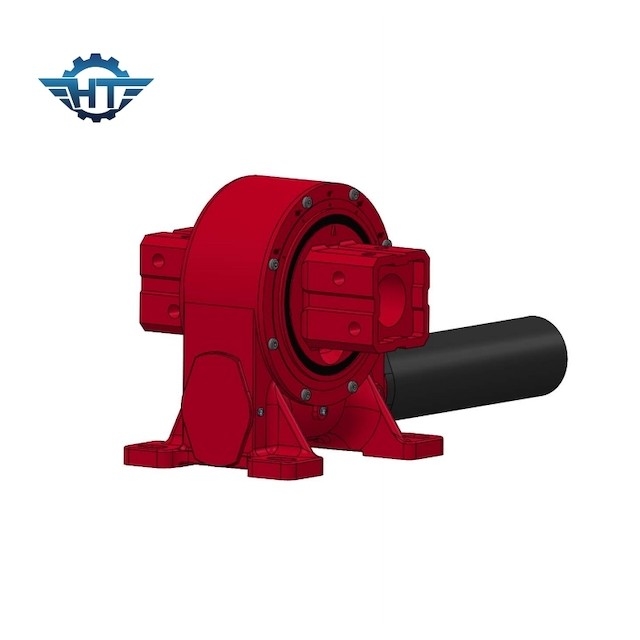

Rohr-Größen-Wurm-Gang-Drehwerk VE9 84*84 für PV-Schienenplatten-Solarverfolger
Herumdrehenantriebs-Beschreibung
Um die steigende Nachfrage nach Hauptteilvierkantrohren in den Tracking-System-Entwürfen abzudecken, sind unsere vertikalen Herumdrehenantriebe verfügbar in einer Vielzahl von Vierkantrohrgrößen die verschiedenen Kunden helfen einige der größten Arbeiten in einer Vielzahl von Anwendungen zu erledigen. Von der Schwingarmrotation auf Solartracking-systeme zu den Kränen, sind Windkraftanlagen und Herumdrehenantriebe bereits ein wesentlicher Bestandteil vieler Bearbeitungsprozesse.
Besonders ist der vertikale Entwurf der größte Höhepunkt Hangtuo des Herumdrehenantriebs. Der vertikale Entwurf wird hauptsächlich für Solartracking-systeme verwendet. Die neue Wurmgangstruktur vereinfacht die komplexe Struktur der Einzelachsensolartracking-system-Klammer und verringert die Kosten des gesamten Systems. Vertikales Entwurf Spiel eine wettbewerbsfähigere Rolle im Solarverfolgermarkt.
VE-Modell Performance Parameters
| VE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (kN.m) | Kippen Drehmoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP | Arbeitstep (℃) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 Kilogramm |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 Kilogramm |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 Kilogramm |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 Kilogramm |
Herumdrehenantriebs-Anwendungen
Die allgemeinste Herumdrehenantriebsanwendung für Einzelachsenherumdrehenantriebe ist Solarverfolger, einschließlich Einzelachsentracking-systeme, Doppel-achsentracking-systeme, und Einzelachsensysteme umfassen flache Einzelachsensysteme, geneigte Einzelachsensysteme und geneigte Einzelachsensysteme. Es gibt auch Anwendungen von photothermal Systemen wie photothermal Heliostats, Fresnel, Abflussrinne photothermal (CSP) und starkem photovoltaics (CPV). Darüber hinaus spielen Herumdrehenantriebe auch eine wichtige Rolle in anderen traditionellen Industrien, Satelliten, oder Radarantennen, andere Anwendungen schließen Autoaufzüge, Roboterarmstellwerke und Stadiumsausrüstung ein, um einige zu nennen.
