Produktdetails:
|
| Material: | 50Mn, 42CrMo | Modell: | VE7 |
|---|---|---|---|
| Gangverhältnis: | 51:1 | Nennleistungs-Drehmoment: | 6120Nm |
| Haltemoment: | 39000Nm | Kippen des Drehmoments: | 10 kNm |
| Leistungsfähigkeit: | 40% | Standardfarbe: | Wie verlangt |
| Hervorheben: | hourglass worm gear slew drive,120mm tube worm gear slew drive,single tracking worm gear slew drive |
||

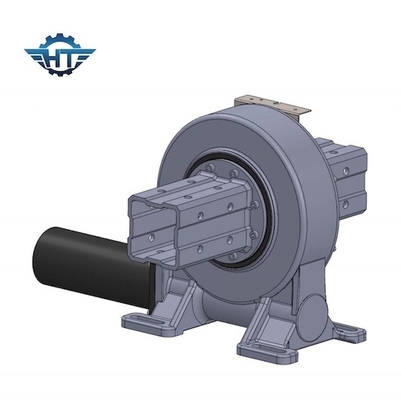

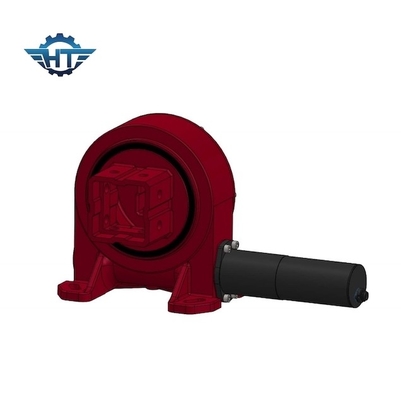

Sanduhr-Wurm-Gang tötete Antrieb für 120mm Vierkantrohr-einzelnes Achsen-Tracking-System
Sanduhr-Wurm-Gang-Durchlauf-Antriebs-Beschreibung
Herumdrehenantriebe der Einzelachse VE7 drehen herum eine Achse. Der Antrieb Herumdrehens VE7 mit Motor des Gangs 24vdc kann bestimmt sein, damit unterschiedliche Größe für alle Arten Oberrohre passt. Zu installieren ist auch ein Standardprodukt, das einfachste und das allgemein verwendetste. Der Antrieb Herumdrehens VE7 bietet vertikale Montage und einen gekapselten Antrieb in einer hochkarätigen Einheit an.
Parameter von VE Herumdrehenantrieben
| Modell | Verhältnis | Nennleistungs-Drehmoment (N.m) | Kippen Drehmoment (N.m) | Haltemoment (N.m) | Axiale Last (kN) | Radiallast (kN) | Leistungsfähigkeit | Präzision (°) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Ja | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Ja | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Ja | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 251 |
Vorteile
1. Hohes backholding Drehmoment
2. Selbstsichernd die Solarsicherheit des Tracking-Systems verbessern
2. Innere des harten Stopps, Strecke von +60°~-60°, wenn Kunden ein Anwendung erforderliches rotaion 360° haben, haben wir zu liefern die Flanschertragart,
3. Einschlagen des Schneckengetriebeinneres
4. Multi Zahnkontakt, zum der hohen Last sicherzustellen und des Rückpralls herabzusetzen
Kundengebundene Dienstleistungen
1. Spezieller Entwurf basiert auf verschiedenen Anwendungen und Projekten
2. konnten verschiedene Arten von Motoren, wie Hydraulikmotoren, Schrittmotoren, elektrische Motoren etc. zusammengebracht werden.
3. sind die verschiedenen Farben basiert auf RAL-Code verfügbares; unsere Standardfarbe ist RAL 9006.
Applicatons
Herumdrehenantriebslager werden normalerweise in der Anwendung wie gefunden: Windkraftanlagen, Transporter der schweren Last, Solarverfolger, Hafenkräne, hydraulische Ausrüstung, Kranlenkanlagen, Automatisierungssysteme, Manipulatoren der schweren Last, Gierung und Geschwindigkeitsreglertabellen.
Q&A
1. Wie kann ich wählen?
Spezifizieren Sie bitte die Raddurchmessergröße, -breite, -spannung, -energie und -Leerlaufdrehzahl der erforderlichen Motoren.
2. Könnte ich Proben nehmen, um Qualität und Markt im Voraus zu prüfen?
Sicher, willkommen Proben nehmen, um unsere Qualität und Service zu prüfen.
3. Was ist die Gesamtkosten für Proben?
Gesamt- Beispiel-cost= Probe kostete + Fracht
Wir geben Ihnen die besten Versandkosten, nachdem Sie die passenden Gangmotoren wählen
4. Wie versenden Sie Proben?
Beispielquantität zu betrachten ist- nicht groß, wir Tenderproben durch EMS, TNT oder Fedex
5. Was ist Ihre Mindestbestellmenge?
10 Sätze nachdem Proben bestätigt
6. Was ist Ihre Lieferfrist?
Für Standardproben: innerhalb 7 Tage; für Reihenaufträge: innerhalb 25 Tage.
