Produktdetails:
|
| Gang-Verhältnis: | 37:1 | Art: | Eingeschlossen |
|---|---|---|---|
| Anwendung: | zweiachsige Solartracker | Achse: | Doppelachse |
| IP-Grad: | IP66 | Farbe: | wie verlangt |
| Effciency: | 40% | Rückprall: | 0.15° |
| Hervorheben: | solar tracker drive,slewing gear |
||

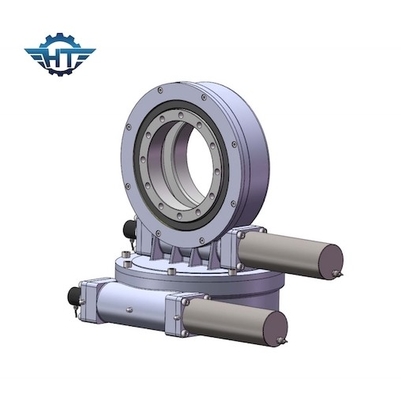

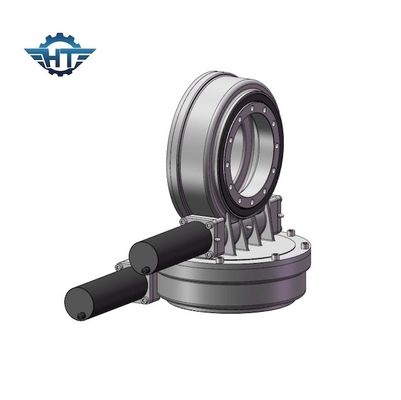

Einfache Wartungs-elektrischer Durchlauf-Antrieb des Gang-Verhältnis-37/1 für Doppelachsen-Solarverfolger
Elektrische Durchlauf-Antriebs-Vorteile
1. 360 Grad Spurhaltung
2. Verschiedene Motoren der Verbindung basiert auf dem Bedarf der Kunden
3. Hohe Genauigkeit
4. Einfache Wartung
5. Selbstsichernd
6. Einfache und fließende Methode des Beginnens und des Stoppens
SDE-Modell-Slewing Drive Performance-Parameter
| SDE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) |
Kippen des Drehmoments (kN.m) |
Haltemoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep (℃) |
Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Eigenschaften
Gangverhältnis
Die Rotation des horizontalen Wurmes dreht einen Gang über ein Achsensenkrechtes zur Schraubenachse. Diese Kombination verringert die Geschwindigkeit des gefahrenen Mitgliedes und multipliziert auch sein Drehmoment; sie als die Drehzahlabfälle proportional erhöhen. Das Geschwindigkeitsverhältnis von Wellen hängt nach der Beziehung der Anzahl von Faden vom Wurm zur Anzahl von Zähnen im Schneckenrad oder im Gang ab.
Sanduhrwurm
Unsere Herumdrehenantriebe setzen Sanduhrwurmtechnologie ein, in der der Wurm geformt wird, um sich mehr Zähne im Gang zu engagieren. Ergebnisse dieses erhöhte Zahneingriffs in der größeren Stärke, in der Leistungsfähigkeit und in der Haltbarkeit.
Funktion
Herumdrehenantriebe arbeiten mit Standardwurmtechnologie, in der der Wurm auf der horizontalen Welle als der Fahrer für den Gang im allgemeinen die Welle angetrieben durch elektrischen Gangmotor auftritt.
