Produktdetails:
|
| Wurm-Gang-Material: | 50Mn, 42CrMo | Modell: | VE7 |
|---|---|---|---|
| Anwendung: | Horizontale einzelne Achsen-Solarverfolger | Nennleistungs-Drehmoment: | 1750 Nanometer |
| Haltemoment: | 13200 Nanometer | Kippen des Drehmoments: | 7000 Nanometer |
| Leistungsfähigkeit: | 40% | Standardfarbe: | RAL 9006 |
| Hervorheben: | Reduzierer-Kasten-Solarverfolger-Durchlauf-Antrieb,1750 Nanometer Solarverfolger-Durchlauf-Antrieb,Horizontaler Solardurchlauf-Antrieb des verfolger-VE7 |
||

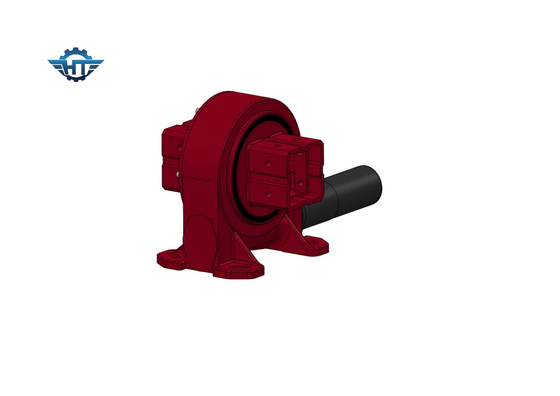

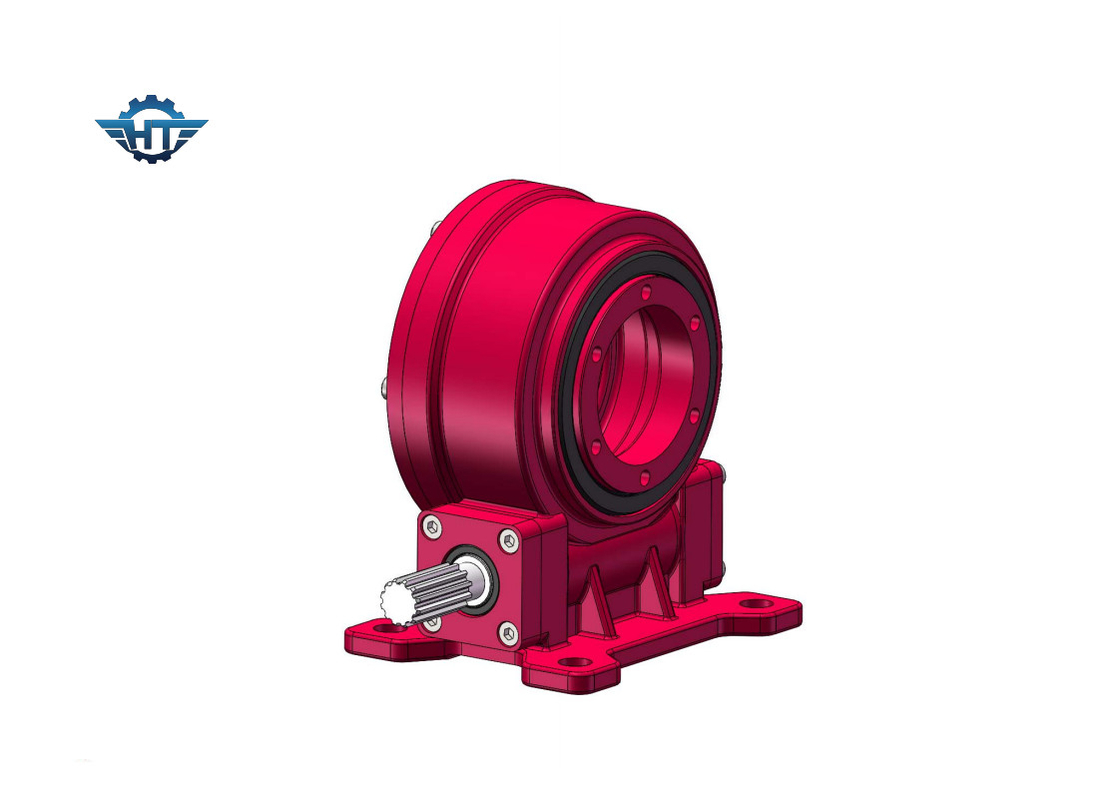

Reduzierer-Kasten Antrieb des Durchlaufes VE7, Selbstverschluß für horizontale einzelne Achsen-Solarverfolger
Antriebs-Reduzierer-Kasten-Beschreibung des Durchlauf-VE7
Hangtuos Herumdrehenantrieb kennzeichnete gutes, den Wurm und Gang einschlagend, die mit multi Zahnkontakt ineinander greifen, der den Herumdrehenantrieb mit hohem backholding Drehmoment die Solarsicherheit des Tracking-Systems verbessern lässt. Er ist selbstsichernd und kann ±60° drehen. Wenn größer die benötigte Strecke, kann er besonders angefertigt werden.
VE-Modell Performance Parameters
| VE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (kN.m) | Kippen Drehmoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP | Arbeitstep (℃) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 Kilogramm |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 Kilogramm |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 Kilogramm |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 Kilogramm |
Kundengebundene Dienstleistungen
1. Spezieller Entwurf basiert auf verschiedenen Anwendungen und Projekten
2. konnten verschiedene Arten von Motoren, wie Hydraulikmotoren, Schrittmotoren, elektrische Motoren etc. zusammengebracht werden.
3. sind die verschiedenen Farben basiert auf RAL-Code verfügbares; unsere Standardfarbe ist RAL 9006.
Glossar von Schlüssel-Paramaters
Kippen des Moment-Drehmoments: Dieses Drehmoment ist die Schwerkraftlast, die mit Abstand zwischen der Position der Last und der Mitte des Herumdrehenlagers multipliziert wird. Wenn das tatsächliche Drehmoment größer als das bewertete Kippenmomentdrehmoment ist, wird Herumdrehenantrieb umgeworfen.
Radiallast: Die Lastsvertikale zur Achse des Herumdrehenlagers
Axiale Last: Die Lastsähnlichkeit zur Achse des Herumdrehenlagers
Haltemoment: Es ist das Rückdrehmoment. Wenn der Antrieb sich Rück- dreht und die Teile nicht geschädigt werden, wird das maximale erzielte Drehmoment Haltemoment, es wird gesehen auch als defektes Drehmoment genannt.
Selbstsichernd: Nur wenn es Last gibt, ist der Herumdrehenantrieb nicht in der Lage aufzuheben sich drehen und selbstsichernd folglich genannt.
