Produktdetails:
|
| Art: | Herumdrehenantrieb | Ursprungsort: | Changzhou, China (Festland) |
|---|---|---|---|
| Motor: | Schwanzloser DC-Motor | Eigenschaft: | Total beiliegend |
| Material: | 42CrMo oder 50Mn | Garantie: | 5~10 Jahre |
| Größe: | 3 Zoll bis 25 Zoll | Anwendung: | Flaches Solartracking-system |
| Hervorheben: | Vertikaler Solardurchlauf-Antrieb des verfolger-Ve9,Schwanzloser DC-Bewegungssolardurchlauf-Antrieb,Solarverfolger-Durchlauf-Antriebs-hohe Produktivität |
||

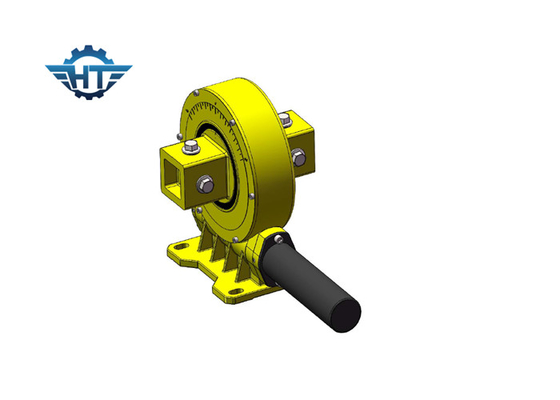

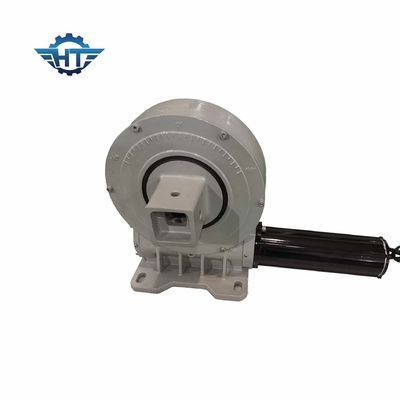

Solarverfolger tötete der vertikalen hohen Produktivitäts-Ve9 den Antrieb, der im flachen Solartracking-system angewendet wurde
Solarverfolger-Durchlauf-Antriebs-Beschreibung
Einzelner Achsendurchlauf-Antrieb benutzt im flachen einzelnen Achsentracking-system, das Klammer eine Nord-Südanordnung ist, Ost-Westtracking-system. Entsprechend dem astronomischen Algorithmus trägt der Durchlauf-Antrieb, der durch Motor angetrieben ist, drehmomentstark, das ganze System soweit wie möglich zu fahren, damit das System den Azimut der Sonne aufspüren kann, um die Sonne auf der Oberfläche der photo-voltaischen Modulbestrahlung zu verbessern, und die Stromerzeugung folglich zu erhöhen.
Die Installierung eines Solartracking-systems, um Sonnenkollektoren zu halten, die Sonne aufzuspüren kann die Leistungsfähigkeit der Solarenergie und wenn einzelne Achsenverfolger in hohem Grade bestrahlte Bereiche installiert sind, erhöhte Energieerzeugung jederzeit effektiv verbessern bedeutet, dass Kraftwerke höhere Anlagenrendite erzeugen können.
Dieses basiert hauptsächlich auf dem Gestaltungsprinzip des Tracking-Systems, wegen der Auswirkung der Erdrotation, für einen örtlich festgelegten Standort auf die Erde, der Sonnenzyklus während des ganzen Jahres, sein Beleuchtungswinkel auch ändert ständig. Das Solartracking-system ist installiert, um Sonnenkollektoren bis zur Bahn zu halten die Sonne und die Menge der Sonnenstrahlung empfangen durch die Solargeneratoren zu erhöhen, dadurch erhöht man die Gesamtkapazität von photo-voltaischen Machtsolarkraftwerksparks.
VE-Modell Performance Parameters
| VE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (kN.m) | Kippen Drehmoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP | Arbeitstep (℃) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 Kilogramm |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 Kilogramm |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 Kilogramm |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 Kilogramm |
Bewegungsdaten
Nennspannung V/DC: 24vdc
Leerlaufdrehzahl U/min: 1200±10%
Leerlaufstrom A: <0>
Bewertetes Drehmoment N.M: 0,12
Geschwindigkeit U/min: 800±10%
Last gegenwärtiges A: <1A
Nennleistung W: <10W
GangAusgabeparameter:
Geschwindigkeitsverhältnis: 399:1
Nennleistungsdrehmoment N.M: 32
Ertraggeschwindigkeit U/min: 2±0.5
Hall-Ertrag: 2
Hall-Art: 40F/39
Hall-Eingangsspannung V: 5~24
Draht definieren:
1. Starkes Rotes: Motor +
2. Starkes Schwarzes: Motor -
3. Gelbgrün: Boden
4. Dünnes Gelb: Halle B
5. Dünnes Rotes: Halle +24V
6. Dünnes Schwarzes: Halle Boden
7. Dünnes Grün: Halle A
Technische Anforderungen
1. Der Motor sollte nach Versammlung flexibel sein.
2. Keine anormalen Geräusche, wenn die Energie eingeschaltet wird (die rote Linie, werden an den Pluspol der Stromversorgung angeschlossen).
3. Axialspiel: Kein (kann Wellenkammwiederaufnahme verwenden).
4. Widerstandsspannungstest: 800VAC, 5mA, ist kein Zusammenbruch, kein Aufflackern.
5. Isolationswiderstand: > 20MΩ.
