Produktdetails:
|
| Gang-Verhältnis: | 31:1 | Normalleistungs-Drehmoment: | 533 Nanometer |
|---|---|---|---|
| Haltemoment: | 7000 Nanometer | Kippen des Drehmoments: | 744 Newtonmeter |
| Nennleistungs-Drehmoment: | 0,065 U/min | Verwendung: | Mini Solar Trackers |
| MOQ: | 1-teilig | Schutzklasse: | IP66 |
| Hervorheben: | Planetarischer Bewegungssolarverfolger-Herumdrehenantrieb,3 Zoll kleine Durchlauf-Antriebs-,3 Zoll hydraulischer Durchlauf-Antrieb |
||

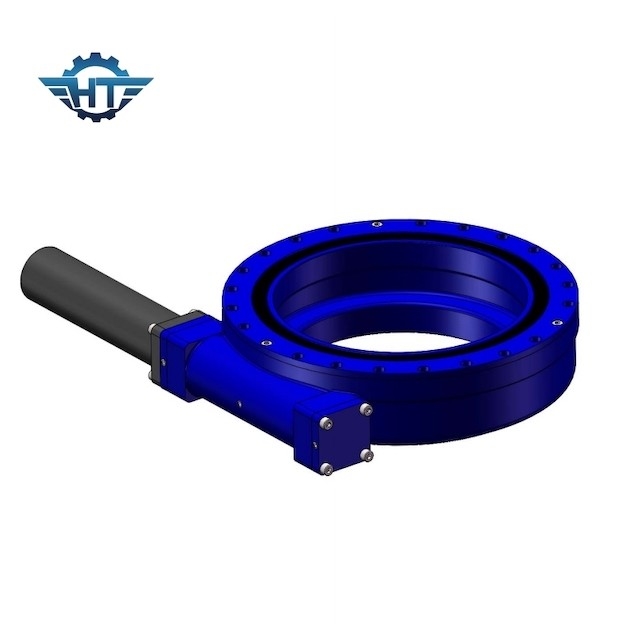

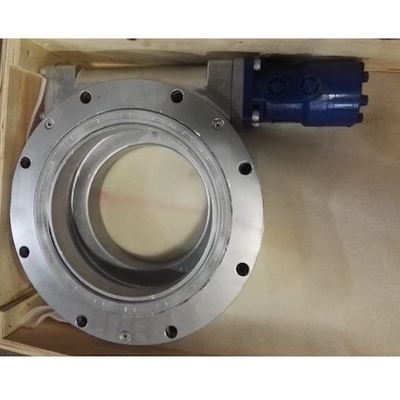

VERFOLGER-Herumdrehenantriebe planetarischer Motor-Drived Solar, 3 Zoll für Mini Solar Trackers
Solarverfolger-Herumdrehenantriebs-Beschreibung
Wegen ihrer Mehrfachnutzung kommen Herumdrehenantriebe in eine Vielzahl von vorbildlichen Größen, von Leistungsbereichen und von Montageeigenschaften. Die Antriebe sind für Anwendungen gut angepasst, die Lastsholding und Rotationsdrehmoment vom gleichen Getriebe erfordern. Sie können mit Doppeldrehachsen, (Drehenäxte gleichzeitig) oder mit Doppel-Antrieben auf der gleichen Achse auch gemacht werden, (zwei Schneckengewinde, welche die gleiche Kupplungsglocke in einer Achse fahren).
Was besonders angefertigt werden kann:
1. Verschiedene Motoren (Wechselstrom, DC und hydraulisches) können entsprechend der Anforderung des Kunden entworfen sein.
2. Welle gegenüber Motor kann beschließen, Hexenkopf oder nicht Hexenkopf zu sein.
Se-Modell Performance Parameters
| Se-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Kippen Drehmoment (kN.m) |
Holding Drehmoment (kN.m) |
Axial Last (kN) |
Radialstrahl Last (kN) |
Verhältnis | Leistungsfähigkeit | Präzision (Grad) |
IP | Arbeitstep (℃) |
Selbstsichernd | Gewicht (Kilogramm) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 204 |
Zusammengebrachte planetarische DC-Bewegungsvorteile
1. Nehmen Sie Doppeltragkonstruktion für Abtriebswelle an, damit das maximale Drehmoment des Getriebes wesentlich erhöht wird.
2. Sun-Rad und -Planetenrad werden durch Keil angeschlossen, die das maximale Drehmoment des Getriebes erhöhen und das Leben verlängern.
3. Wir benutzen schraubenartigen Gang an der Eingangsstufe, die die Geräusche das niedrige anf machen, das glatt in hohe Geschwindigkeit gelaufen wird. Das innere Hohlrad wird getrennt, damit wir mehr Verhältnis machen können und der Entwurf flexibel ist. Getriebe und Motor sind durch eine Nahtverlegenheit durch Schraube in axialen, die die zusammenpassende Präzision erhöhen und Geräusche verringern.
4. Wir benutzen Nudelholzhalter innerhalb des planetarischen wheel.we-Gebrauchsnudelholzes, das reibt, anstatt zu schieben, das Leben des Getriebes so reibend, sind viel länger.
5. Doppelte Tragkonstruktion; Internes Reiben auf innerer Bohrung von den Planetengetrieben, die die innere gebohrte Rundung kleiner als 0.003mm machen; Laufen durch das Rollen, anstatt zu schieben; Oberflächenpräzisionsabfall des Gangs HRC60; Die Annahme aller dieser technoligies stellen das super ruhige und stabile Funktionieren und eine lange Lebenszeit in 10000 Stunden sicher.
