Produktdetails:
|
| Modellnummer: | SE14 | Haltemoment: | 54200 Nanometer |
|---|---|---|---|
| Kippen des Drehmoments: | 68000 Nanometer | Abtriebsdrehmoment: | 6550 Nanometer |
| Statische axiale Last: | kN 680 | Statische radikale Last: | kN 230 |
| Entlüftungslöcher: | 21*M16 | Gewicht: | 63 Kilogramm |
| Hervorheben: | Gang-Durchlauf-Antrieb des Wurm-SE14,Tötete Antriebs-Getriebe 6550 Nanometer,tötete Antrieb Solar-6550 Nanometer |
||

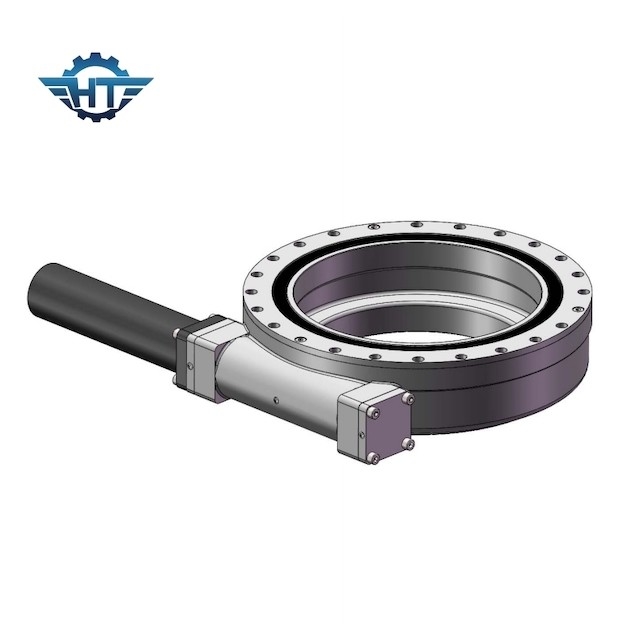

Gang-hydraulisches Durchlauf-Antriebs-Getriebe des Wurm-SE14 mit beiliegender Wohnung für Solarverfolger
Produkt-Beschreibung
Die Standarddurchlauf-Antriebe werden mit einer Offenstallhaltung gepasst, während eine Offenstallhaltung den Teilen eine gute IP-Bewertung wird geben nicht gekonnt. Hangtuos Herumdrehenantriebe sind mit beiliegender Wohnung, die den Herumdrehenantrieb ein Schutz des Eintritts IP66 liefert. Das hilft dem Herumdrehenantrieb kann in der rauen Umwelt gearbeitet werden. Unser Herumdrehenantrieb haben die Eigenschaft von Selbst Sanduhrwurmwelle zuschließend. Sobald der Energiequelleninput zur neutralen Person zurückgebracht wird, schließt die Wurmwelle die Last in Position zu, ohne irgendeine externe Bremsanlage zu erfordern.
Leistungs-Parameter von Se-Reihen
| Se-Modell Performance Parameters | ||||||||||||
| Modell |
Nennleistung Drehmoment (N.m) |
Kippen Drehmoment (N.m) |
Holding Drehmoment (N.m) |
Axial Last (kN) |
Radialstrahl Last (kN) |
Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep. (℃) |
Selbst- Blockierung |
Gewicht (Kilogramm) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Anwendungen
Typische Anwendungen umfassen Solarverfolger, Windkraftanlagen, Satellitenantennen- und Radarteller, LKW-Kräne, Mannaufzüge, Gebrauchsausrüstung, hydraulische Ausrüstungszubehöre, Ölwerkzeugausrüstung, Reifenlenker, Gräber s und Automobilaufzüge, Roboter etc.
Transport, Behandlung u. Lagerung
Transport nur in Waagerechte, Auswirkungen sollte vermieden werden.
Abnutzungsarbeitshandschuhe und achtgeben, wenn der Durchlauf-Antrieb behandelt wird.
Benutzen Sie die Löcher der Ringe in den Durchlauf-Antrieben, um Bolzen für das sicheres Hochziehen, die Behandlung und Platzierung zu reparieren.
Speicher nur in einer Waagerechte und in geschlossenen Räumen, halten sie weg von dem Erhalten naß, der Oberflächenkorrosionsschutz von herausgestellten Berührungsflächen im Werkzeug dauert ungefähr 1-monatiges im geschlossenen Verpacken. Speicher des längeren Zeitraums erfordert spezielle Schutzmaßnahmen.
Transportieren von ungepackten Herumdrehenantrieben
Verwenden Sie das passende Anheben übersetzen nie Transportprodukt vertikal
Ungepackte Durchlauf-Antriebe können mit Hubgetriebe unter den folgenden Bedingungen transportiert werden:
1. Das Hubgetriebe muss für die Einheitstransportlast passend konfiguriert sein.
2. Die Ringschrauben müssen für das Gewicht der Transporteinheit passend konfiguriert sein.
3. Der Durchlauf-Antrieb wird nur an sich transportiert.
4. Transport innerhalb der Firma wird nur horizontal durchgeführt.
