Produktdetails:
|
| Modell: | Doppelachse SDE9 | Zertifizierung: | ISO, CE |
|---|---|---|---|
| Schutz: | Beiliegende Wohnung IP66 | Herkunftsort: | Changzhou, China |
| Material: | Quart | Garantie: | 5~10 Jahre |
| Größe: | 3 Zoll bis 25 Zoll | Farbe: | Kunde erfordert |
| Hervorheben: | slewing drive for solar tracking system,slew drive for solar tracker |
||

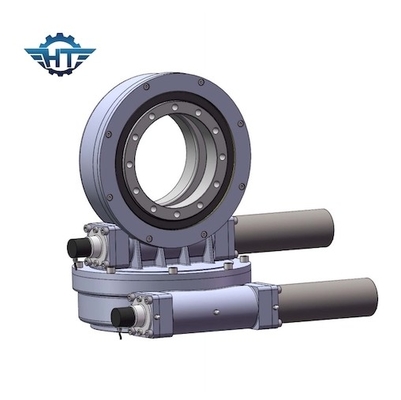

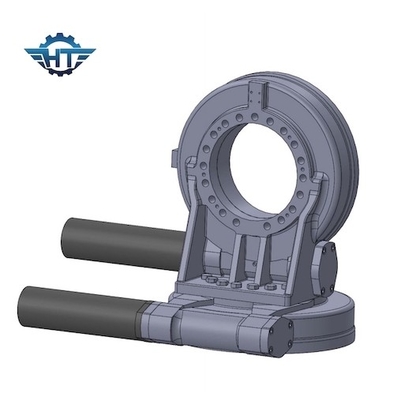

Wurm-Gang-Doppelachsen-Herumdrehenantrieb des Multi-Zahn-IP66 mit Schrittmotor für PV Solar
Gang-Doppelachsen-Herumdrehenantriebs-Beschreibung
Die Durchlauf-Antriebe kommen mit einem bewerteten Grad des Schutzes IP66, der den Antrieb von den Umweltbedingungen sowie Schmutz, Sand, Staub und sogar Wasser schützt. Der Antrieb ist entworfen, sodass enorme Lasten mit kompakter Form getragen werden können. Die Gänge, die in der Versammlung benutzt wurden, konnten verhärtet werden, damit sie maximale Haltbarkeit und längeres Leben liefern.
SDE-Modell-Slewing Drive Performance-Parameter
| SDE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) |
Kippen des Drehmoments (kN.m) |
Haltemoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep (℃) |
Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Schrittmotor
Aufdecken des sechs Nutzens der Schrittmotoren mit planetarischem Getriebe
Leute wissen, dass Schrittmotoren weitverbreitet gewesen sind, es können die Anzahl von Impulsen steuern, um die Menge der eckigen Verschiebung zu steuern, um den Zweck der genauen Positionierung zu erzielen, aber Sie den Nutzen des Schrittmotors kennen? Ist hier irgendein Nutzen:
1. Der Winkel der Bewegungsrotation ist- zur Anzahl von Impulsen proportional.
2. Wenn der Motor stoppt, hat er das maximale Drehmoment (wenn die Wicklung Erregung ist).
3. Ausgezeichnete Start-Stopp-- und Rückantwort.
4. Wegen des Fehlens der Bürsten, hohe Zuverlässigkeit, also das Leben vom Motor hängt nur vom Leben des Lagers ab.
5. Nur die Last, die direkt an die Motorwelle angeschlossen wird, kann sehr langsame gebundene Rotation auch sein.
6. Weil die Geschwindigkeit zur Impulsfrequenz proportional ist, so gibt es einen verhältnismäßig breiten Drehzahlbereich.
