Produktdetails:
|
| Art: | Antrieb Herumdrehensve8 | Herkunftsort: | Changzhou, China |
|---|---|---|---|
| Funktion: | Drehmoment erhöhen | Zertifizierung: | ISO9001, CE |
| Schutz: | Beiliegendes Haus IP66 | Material: | Quart |
| Garantie: | 10 Jahre | Größe: | 3 Zoll bis 25 Zoll |
| Hervorheben: | slewing drive for solar tracking system,solar tracker drive |
||

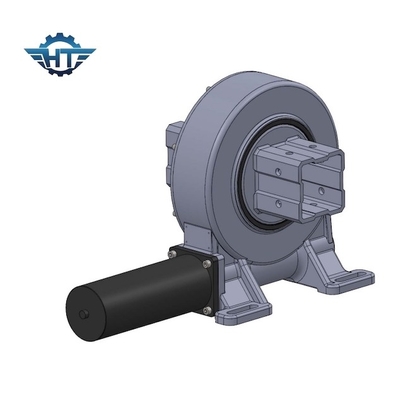

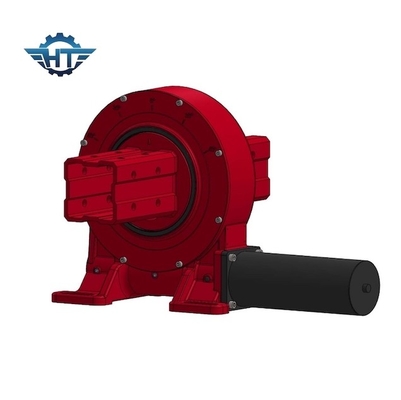

Vertikaler Solar-Tracker-Schwenkantrieb mit Umschlagwurm für erneuerbare Solarenergie
Solar Tracker Slew Drive Beschreibung
Drehkranz, auch als Großwälzlager oder Drehkranzlager bekannt, ist ein großes Lager, das mehr Axiallast, Radiallast und Kippmoment aushalten kann.Es ist die wesentlichen Maschinengetriebeteile.Es hat den Innen- und Außenring, Rollen und andere Komponenten.
Man kann den Schwenkantrieb als Getriebe betrachten, da die zentralen Bewegungskomponenten das Schwenklager und die Schneckenwelle sind.Es besteht auch aus Hilfskomponenten wie Dichtungen, Gehäuse und Motor.Als Stromquelle ist der Schwenkantriebsmotor normalerweise ein Gleichstrom-Planetengetriebemotor, ein Gleichstrom-Schrittmotor, ein Wechselstrom-Getriebemotor usw. Der Wechselstrom-Hydraulikmotor wird hauptsächlich in Baumaschinen als Kraftantriebssystem verwendet.Da die Kernkomponente der Drehkranzantrieb ist, kann der Drehkranz den axialen und radialen Kräften problemlos standhalten.
Leistungsparameter des VE-Modells
| Leistungsparameter des VE-Modells | ||||||||||||
| Modell | Nennausgangsdrehmoment (Nm) | Haltemoment (kN.m) | Kippmoment (kN.m) | Axiallast (kN) | Radiallast (kN) | Verhältnis | Effizienz |
Präzision (Grad) |
IP | Arbeitsschritt (℃) | Selbsthemmend | Gewicht (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 88 Kilo |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 251 kg |
Arbeitsprinzip des Drehantriebs
Die Schnecke wird vom Motor angetrieben, der den Außenring des Drehkranzes zur Drehung antreibt;der Außenring gibt das Drehmoment über den Flansch ab und der Innenring der Drehverbindung ist im Gehäuse fixiert.
Drehwerksantrieb mit Rückwärtsselbsthemmung durch Schneckengetriebe mit Rückwärtsselbsthemmung.Diese Funktion verbessert die Stabilität des Host-Betriebs und den Sicherheitsfaktor erheblich.Im Vergleich zu herkömmlichen Schwenkprodukten ist das Schwenkantriebsgetriebe einfach zu installieren, zu warten und spart erheblichen Installationsraum.
