Produktdetails:
|
| Art: | einzelner Achse Herumdrehenantrieb | Sicherheitsklasse: | IP65 |
|---|---|---|---|
| Zertifizierung: | ISO9001, CE | Schützen Sie Eigenschaft: | Eingeschlossen |
| Material: | Quart | Garantie: | 5~10 Jahre |
| Größe: | 3 Zoll bis 25 Zoll | Anwendung: | Sun-Tracking-System |
| Hervorheben: | slewing drive for solar tracking system,slew drive for solar tracker |
||

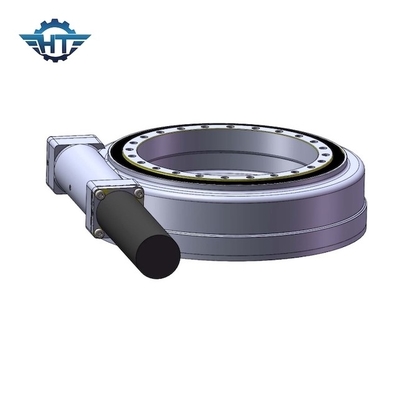

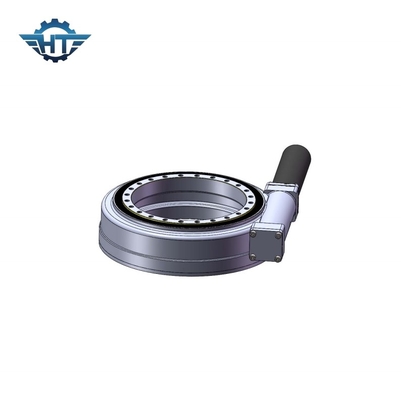

Antisolardurchlauf-Antrieb des rost-C4 mit Hall Geared Motor For Sun-Tracking-System
Solardurchlauf-Antriebs-Beschreibung
Der mechanische Entwurf des Verfolgers sollte die maximale Verschiebung der Sonne während der Sommersonnenwende (der maximale Offsetwinkel zwischen Äxten) berücksichtigen. Flacher einzelner Achsenverfolger oder Verfolger der polaren Achse (schiefe einzelne Achse), die maximale Drehbewegung normalerweise übersteigt nicht oder 120°.
Der mechanische Strukturentwurf des Durchlauf-Antriebs muss fest und sicher sein und die thermische Expansion des Metalls und die korrekte Installation des Durchlauf-Antriebs berücksichtigen.
Im Falle des angemessenen mechanischen Verschleißes können Winddruckverlust und Materialabschreibung, das Tracking-System dem Gebrauchszeitraum von 25 Jahren garantieren. Gleichzeitig zwecks die lange Nutzungsdauer, alle Teile des Durchlauf-Antriebsbedarfs zu galvanisieren oder andere Oberflächenrostschutzbehandlung schützen.
Leistungs-Parameter von Se-Reihen
| Se-Modell Performance Parameters | ||||||||||||
| Modell |
Nennleistung Drehmoment (N.m) |
Kippen Drehmoment (N.m) |
Holding Drehmoment (N.m) |
Axial Last (kN) |
Radialstrahl Last (kN) |
Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep. (℃) |
Selbst- Blockierung |
Gewicht (Kilogramm) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Montagevorschriften
Die Se-Reihenherumdrehenantriebe sind im Allgemeinen horizontal installiert. Und wir empfehlen auch, uns in Betracht der Leistung der Herumdrehenantriebe horizontal zu installieren.
