Produktdetails:
|
| Gang-Verhältnis: | 31:1 | Typ: | Eingeschlossen |
|---|---|---|---|
| Anwendung: | Solarenergie | Fahrer: | Wie verlangt |
| IP-Grad: | IP66 | Farbe: | Orange |
| Effizienz: | 40% | Rückprall: | 0,1 Grad |
| Hervorheben: | solar tracker drive,slewing drive for solar tracking system |
||

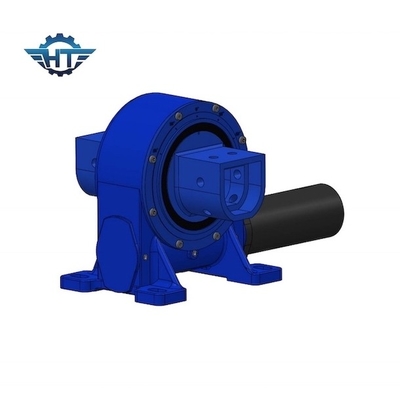

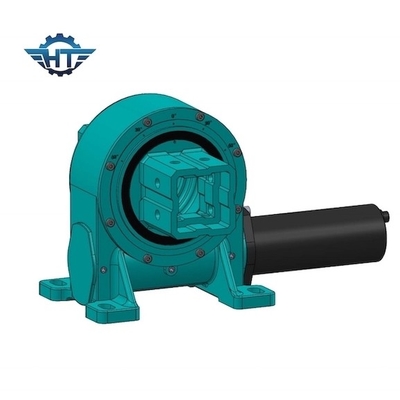

Vertikaler Wurmgetriebe Einzelachsen Kleiner Schleudrang, Solarschleudrang mit 0,1 Grad Genauigkeit
Beschreibung des vertikalen Schleifantriebs
Der Solar-Tracker muss eine reibungslose, langsame und stabile Bewegung aufweisen, eine hohe Positionsgenauigkeit und ein hohes Maß an Zuverlässigkeit aufweisen.Diese Anforderungen können durch speziell konstruierte Treiber erreicht werden, die als Drehtreiber bezeichnet werden..
Genauigkeit: 0,1 Grad
Erhältlich: 3 Zoll - 12 Zoll
Horizontale Anlage
Es wird empfohlen, die Drehantriebe in Sonnenanwendungen umgekehrt auf der Azimutsachse zu montieren, um einen besseren Schutz zu erhalten, und Schutz für die Höhenachse hinzuzufügen.die Montagerichtungen müssen auf der Bewertung des Schutzniveaus beruhen und für einen besseren Schutz besser sein;.
vertikale Anlage
Es wird empfohlen, die Drehantriebe, die sich auf die angeschlossene Ziehung beziehen, in Solaranwendungen nach oben zu montieren, um einen besseren Schutz zu gewährleisten.die Montagerichtungen müssen auf der Bewertung des Schutzniveaus beruhen und für einen besseren Schutz besser sein;.
Leistungsparameter des VE-Modells
| Modell | Nennleistung (Nm) | Bei der Prüfung der Leistungsfähigkeit ist die Leistungsfähigkeit der Fahrzeuge zu messen. | Neigungsdrehmoment (kN.m) | Achsbelastung (kN) | Radialbelastung (kN) | Verhältnis | Effizienz |
Präzision (Abschluss) |
Eigentumsrecht | Arbeitszeit ((°C) | Selbstverriegelung | Gewicht (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 251 kg |
Eigenschaften
1Durch die Annahme des Schwenklagers als Kernkomponente kann der Schwenkantrieb gleichzeitig Achsenkraft, Radialkraft und Neigungsmoment tragen.
2Die Schwenkanlage wird in modularen Anhängern, allen Arten von Kränen, Luftarbeitsplattformen, Solar-Tracking-Systemen und Windenergiesystemen eingesetzt.
3Elektrische und planetare Getriebe können nach Kundenanforderung entworfen werden.
4Der Schwenkantrieb hat den Vorteil, Platz in den Anlagen zu sparen, maximale Lastkapazität in einem kompakten Design, lange Lebensdauer, geringere Wartungskosten usw.
