Produktdetails:
|
| Material: | Quart | Modell: | SDE7“ |
|---|---|---|---|
| Standardfarbe: | RAL 9006 | Gang-Verhältnis: | 57:1 |
| Nennleistungs-Drehmoment: | 2000 Nanometer | Haltemoment: | 13500 Nanometer |
| Kippen des Drehmoments: | 13200 Nanometer | Leistungsfähigkeit: | 40% |
| Axiale Last: | kN 34 | Radiale Belastung: | 58 kN |
| Hervorheben: | 2000 Nanometersolardurchlauf-Antrieb,Planetengetriebe-Bewegungssolardurchlauf-Antrieb,Solartracking-system-Durchlauf-Antrieb |
||

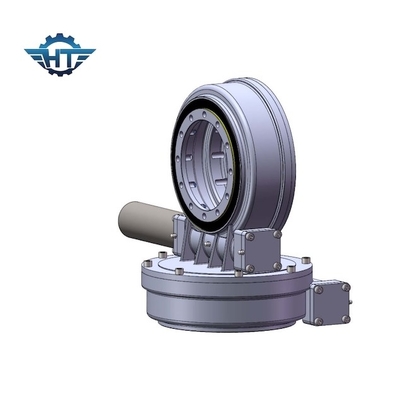

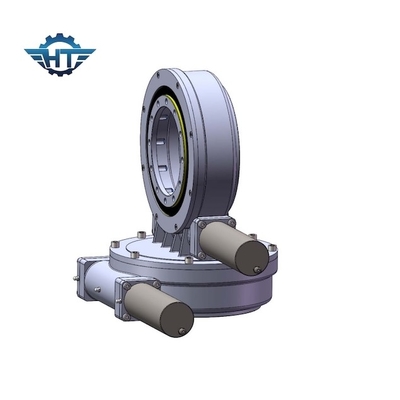

Doppelachsen-Solardurchlauf-Antrieb mit Planetengetriebe-Motor für Solartracking-system
Doppelachsen-Solardurchlauf-Antriebs-Beschreibung
Hangtuos Herumdrehenantriebe stellen ein großes Verhältnis in einem einzelnen Stadium des Getriebes zur Verfügung, optimiert für Gewicht gegen Leistung. Die Lager und die Gänge sind in ein flaches zusammengebaut und selbst-behalten, und Wohnung bereit-zu-installieren, ermöglichen dem Produkt, zu allen axialen und Radialkräften zu reagieren, und resultieren, die Momente kippend, die in den schwierigsten Anwendungen geschaffen werden. Diese hoch-anwendbaren Produkte kennzeichnen auch starken Schockwiderstand, langlebige Leistung, glatte Rotation, das Tragen des Schutzes und die Siegel-Antriebswahlen. Aller technische Nutzen, kombiniert mit Industrie-führenden Qualitätsstandards, macht Hangtuo-Produkte die idealen Kandidaten für die Leistung-kritischen, Hochleistungsanwendungen.
SDE-Modell-Slewing Drive Performance-Parameter
| SDE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) |
Kippen des Drehmoments (kN.m) |
Haltemoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep (℃) |
Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Das Durchlauf-Antriebs-Funktions-Prinzip
Der Wurm angetrieben durch den Motor, der den Außenring des Herumdrehenringes fährt, um sich zu drehen; der Außenring gab das Drehmoment durch den Flansch aus und der Innenring des Herumdrehenringes wird in der Wohnung geregelt. Herumdrehenantrieb hat die Rückseite, die wegen des Schneckengetriebes mit selbstsichernden Rückeigenschaften selbstsichernd ist.
Glossar von Schlüsselparametern
Kippen des Moment-Drehmoments: Drehmoment ist die Last, die mit Abstand zwischen der Position der Last und der Mitte des Herumdrehenlagers multipliziert wird. Wenn das qorque, das durch Last und Abstand erzeugt wird, größer als das bewertete Kippenmomentdrehmoment ist, wird Herumdrehenantrieb umgeworfen.
Radiallast: Lastsvertikale zur Achse des Herumdrehenlagers
Axiale Last: Lastsähnlichkeit zur Achse des Herumdrehenlagers
Haltemoment: Es ist das Rückdrehmoment. Wenn der Antrieb sich Rück- dreht und die Teile nicht geschädigt werden, wird das maximale erzielte Drehmoment Haltemoment genannt.
Selbstsichernd: Nur wenn er geladen wird, ist der Herumdrehenantrieb nicht in der Lage aufzuheben sich drehen und selbstsichernd folglich genannt.
