Produktdetails:
|
| Gang-Verhältnis: | 31:1 | Normalleistungs-Drehmoment: | 533Nm |
|---|---|---|---|
| Herkunftsort: | Changzhou, China | Haltemoment: | 7000Nm |
| Kippmoment: | 744 Newtonmeter | Nennleistungs-Drehmoment: | 0,065 U/min |
| Verwendung: | Geneigtes Solar-Tracking-System | Schützen Sie Eigenschaft: | IP66 |
| Hervorheben: | solar tracker drive,solar slew drive |
||

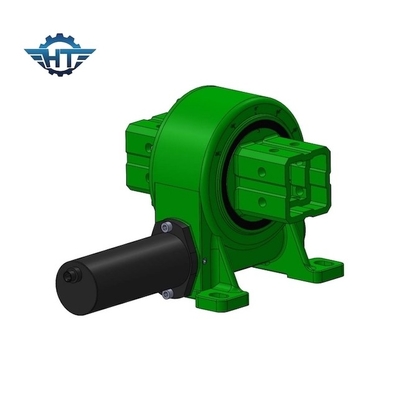

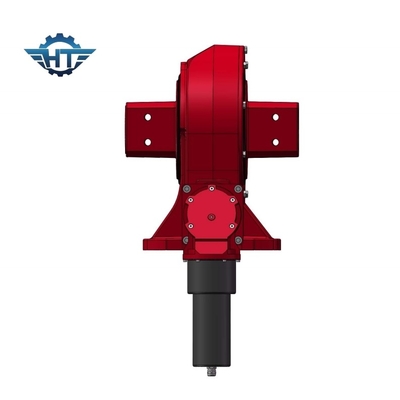

3 Zoll IP66 Kleiner Schleifantrieb mit 24VDC-Planetenantriebsmotor für geneigtes Solarverfolgungssystem
Beschreibung des kleinen Schleifantriebs
Ein Schlagantrieb ist eine kompakte Einheit, die aus einem Wurm, einem Zahnrad, einer Basis, einem Gehäuse, Lagern und anderen Zubehörteilen besteht.
Unsere SE-Antriebe bieten ein IP66-Gehäuse, das einen nahezu vollständigen Schutz vor Umweltpartikeln wie Staub, Schmutz, Sand und sogar Wasser bietet.Unsere Testgeräte gewährleisten unsere Produkte ein 30-jähriges Feld
- Das ist ein Leben lang.
Leistungsparameter des VE-Modells
| Modell | Nennleistung (Nm) | Bei der Prüfung der Leistungsfähigkeit ist die Leistungsfähigkeit der Fahrzeuge zu messen. | Neigungsdrehmoment (kN.m) | Achsbelastung (kN) | Radialbelastung (kN) | Verhältnis | Effizienz |
Präzision (Abschluss) |
Eigentumsrecht | Arbeitszeit ((°C) | Selbstverriegelung | Gewicht (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 251 kg |
Verschiedene Motoren (220VAC, 380VAC, 12VDC, 24VDC, 48VDC, Servomotoren und Schrittmotoren) können nach Kundenwünschen konstruiert werden.
Gleichstrommotor
1. Annehmen Dual-Unterstützung Struktur für Ausgangswelle, so dass das maximale Drehmoment des Getriebes ist viel erhöht.
2Das Sonnenrad und das Planetenrad sind durch eine Spline verbunden, wodurch das maximale Drehmoment des Getriebes erhöht und die Lebensdauer verlängert wird.
3- Wir verwenden Schraubenräder im Eingangsstadium, die den Lärm niedrig machen und bei hoher Geschwindigkeit reibungslos laufen.Der innere Zahnradring ist getrennt, so dass wir mehr Verhältnis machen können und das Design ist flexibel.Getriebe und Motor werden durch eine Schraube im Achs angebracht, wodurch die Übereinstimmungspräzision erhöht und das Geräusch reduziert wird.
4. Wir verwenden einen Rollspinnhalter im Planetary Wheel. Wir verwenden Rollspinnschleifen anstelle von Schleifschleifen, so dass die Lebensdauer des Getriebes viel länger ist.
5. Doppelträgerstruktur; Innenschleifen auf der Innenbohrung von Planetenrädern, wodurch die Innenbohrungsrundheit weniger als 0,003 mm beträgt;HRC60 Präzisionsschrauben der GetriebeoberflächeDie Einführung all dieser Technologien sorgt für einen sehr leisen und stabilen Betrieb und eine lange Lebensdauer von über 10000 Stunden.www
