Produktdetails:
|
| Material: | 50Mn, 42CrMo | Modell: | VE7“ |
|---|---|---|---|
| Gang-Verhältnis: | 57:1 | Nennleistungs-Drehmoment: | 1750Nm |
| Haltemoment: | 13200Nm | Kippen des Drehmoments: | 7000Nm |
| Leistungsfähigkeit: | 40% | Standardfarbe: | RAL 9006 |
| Hervorheben: | solar tracker drive,solar slew drive |
||

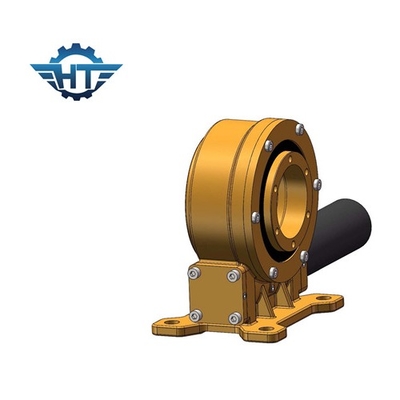

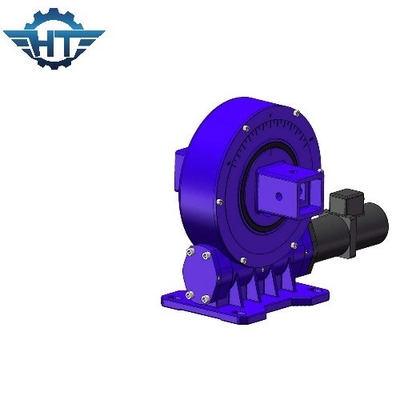

Hohe Leistungsfähigkeits-kleiner Durchlauf-Antrieb mit Motoren des Planetengetriebe-24VDC für Solarverfolger
Kleine Durchlauf-Antriebs-Beschreibung
Die vertikalen Durchlauf-Antriebe werden vertikal, es ist bestimmt speziell für Solartracking-systeme der flachen einzelnen Achse angebracht, die die Spurhaltung in Richtung zur Sonne für Ost-West erfordern. Die genaue Rotation des vertikalen Durchlauf-Antriebs lässt den Mechanismus tadellos aufspüren. Diese Art des vertikalen Herumdrehenantriebs wird unter Verwendung der spätesten Technologie hergestellt, die Sanduhrmechanismus enthält.
VE-Modell Performance Parameters
| VE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (kN.m) | Kippen Drehmoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP | Arbeitstep (℃) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 Kilogramm |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 Kilogramm |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 Kilogramm |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 Kilogramm |
Vorteile
1. hohes backholding Drehmoment, zum der Solarsicherheit des Tracking-Systems zu verbessern
2. drehende Strecke von 360 Grad
3. Einschlagen des Schneckengetriebeinneres
4. multi Zahnkontakt, zum der hohen Last sicherzustellen
5. selbstsichernde Funktion
Kundengebundene Dienstleistungen
1. spezieller Entwurf basiert auf verschiedenen Anwendungen und Projekten
2. konnten verschiedene Arten von Motoren, wie Hydraulikmotoren, Schrittmotoren, elektrische Motoren etc. zusammengebracht werden.
3. sind die verschiedenen Farben basiert auf RAL-Code verfügbares; unsere Standardfarbe ist RAL 9006.
Kippen des Moment-Drehmoments: Dieses Drehmoment ist die Schwerkraftlast, die mit Abstand zwischen der Position der Last und der Mitte des Herumdrehenlagers multipliziert wird. Wenn das tatsächliche Drehmoment größer als das bewertete Kippenmomentdrehmoment ist, wird Herumdrehenantrieb umgeworfen.
Radiallast: Die Lastsvertikale zur Achse des Herumdrehenlagers
Axiale Last: Die Lastsähnlichkeit zur Achse des Herumdrehenlagers
Haltemoment: Es ist das Rückdrehmoment. Wenn der Antrieb sich Rück- dreht und die Teile nicht geschädigt werden, wird das maximale erzielte Drehmoment Haltemoment, es wird gesehen auch als defektes Drehmoment genannt.
Selbstsichernd: Nur wenn es Last gibt, ist der Herumdrehenantrieb nicht in der Lage aufzuheben sich drehen und selbstsichernd folglich genannt.
