Produktdetails:
|
| Gang-Verhältnis: | 31:1~150:1 | Achse: | Vertikale einzelne Achse |
|---|---|---|---|
| Herkunftsort: | Changzhou, China | Struktur: | Wurm und Ausrüstung |
| Lebensdauer: | 30 Jahre | Farbe: | RAL9006 |
| Verwendung: | Solar-Tracker | Schützen Sie Eigenschaft: | IP66 |
| Hervorheben: | solar tracker drive,slewing drive for solar tracking system |
||

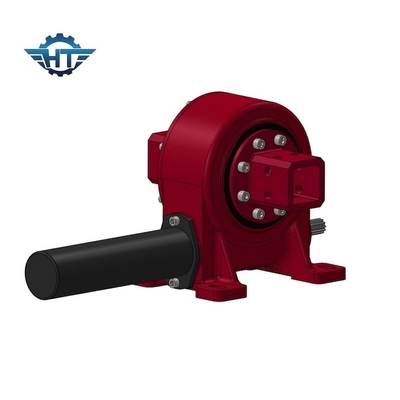

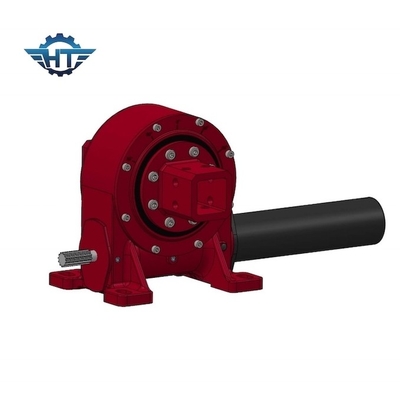

Sanduhr-Wurm-Schleudertreiber für Solar-Tracker mit 24VDC-Planeten-Gangmotor
Beschreibung des Wurmgetriebes
SE ist ein kritischer Bestandteil sowohl eines einsachsigen Solar-Tracking-Systems als auch eines zweiachsigen Solar-Tracking-Systems. Außerdem kann er auch in CSP- und CPV-Systemen eingesetzt werden,Windenergie usw..
Ein einsachsiger Tracker orientiert die Photovoltaikmodule entlang einer Rotationsachse und bewegt sich horizontal von Osten nach Westen, während sich die Sonne bewegt.Die Bewegung dieser PV-Module erfordert, dass der Reduktor sowohl Lasthalt- als auch Drehmoment bietet, was nur ein hochspezialisierter Drehantrieb bieten kann- Tracker, bei denen eine größere Anzahl von Zähnen an der Schräglinie des Getrieberings angeschlossen wird, bieten maximale Festigkeit, Haltbarkeit und Leistung.Dies stellt sicher, dass der Tracker die längste Lebensdauer mit der geringsten Ausfallzeit oder Wartungskosten hat.
Die zweiachsigen Tracker drehen sich von Seite zu Seite und nach oben und unten, was eine noch genauere Verfolgung der Sonnenbewegung ermöglicht.Da sie zwei Freiheitsgrade verwenden, ist die Nutzung starker und leistungsfähiger Drehantriebe für eine zuverlässige und kontinuierliche Funktionalität im Feld noch wichtiger.
Leistungsparameter des VE-Modells
| Modell | Nennleistung (Nm) | Bei der Prüfung der Leistungsfähigkeit ist die Leistungsfähigkeit der Fahrzeuge zu messen. | Neigungsdrehmoment (kN.m) | Achsbelastung (kN) | Radialbelastung (kN) | Verhältnis | Effizienz |
Präzision (Abschluss) |
Eigentumsrecht | Arbeitszeit ((°C) | Selbstverriegelung | Gewicht (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 251 kg |
Vorteile
1. Drehung 360 Grad
2. An der linken oder rechten Seite angeschlossener Antriebsmotor
3Bei der Montage ist es nicht notwendig, die Getriebefreiheit anzupassen; diese wird bereits vom Hersteller vor der Fabrik eingestellt.
4Das Fett war vor der Fabrik gefüllt.
4Einfache Installation und geringe Wartung
5. Rationale Raumnutzung
6. Das Getriebe ist selbstsperrbar; eine Bremse ist daher nicht erforderlich
7- Einfache und flüssige Methode zum Starten und Stoppen
8. hohes Neigungsmoment, geeignet für die horizontale Montage
