Produktdetails:
|
| Material: | Quart | Modell: | VE3“ |
|---|---|---|---|
| Gang-Verhältnis: | 31:1 | Leistungsfähigkeit: | 40% |
| Farbe: | RAL 9006 | Anwendung: | Verknüpfungs-Solartracking-system |
| Herkunftsort: | Chanagzhou, China | Motor: | Motor 24VDC |
| Garantie: | 5~10 Jahre | Zertifikat: | ISO9001, CER |
| Hervorheben: | solar slew drive,slewing drive for solar tracking system |
||

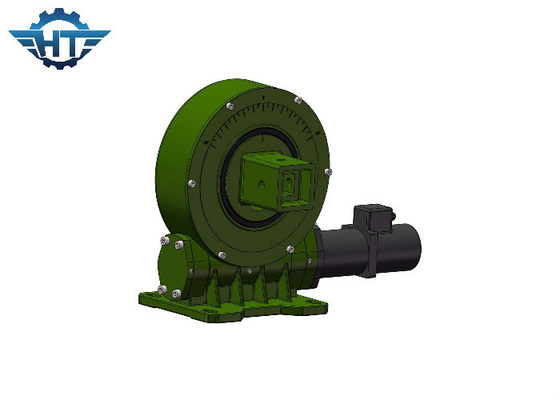

Kleiner rotierender Herumdrehenantrieb der einzelnen Achsen-IP66 für Gebrauchs-im Freien Solarverfolger
Kleine rotierende Herumdrehenantriebs-Beschreibung
Der Herumdrehenantrieb, nannte auch den Dreh-Antrieb und das Getriebe, weil die Kernkomponenten die Herumdrehenlager- und -wurmwelle sind. Er besteht auch aus zusätzlichen Komponenten wie Dichtungen, Wohnung und Motor. Als Energiequelle benutzte Durchlaufmotor DC-Planetengetriebebewegungs-, Wechselstrom-Gangmotor oder Schrittmotor. Wechselstrom-Hydraulikmotor wird hauptsächlich in den Baumaschinen als Maschinenantriebsystem benutzt. Da die Kernkomponente Ring-Antrieb herumdreht, kann Herumdrehengetriebe den axialen und Radialkräften bereitwillig widerstehen.
Das Durchlauf-Antriebsfunktionsprinzip: Der Wurm angetrieben durch den Motor, der den Außenring des Herumdrehenringes fährt, um sich zu drehen; Der Außenring gab das Drehmoment durch den Flansch aus und der Innenring des Herumdrehenringes wird in der Wohnung geregelt.
Herumdrehenantrieb hat die Rückseite, die wegen des Schneckengetriebes mit selbstsichernden Rückeigenschaften selbstsichernd ist. Diese Eigenschaft erhöht groß die Stabilität des Wirtsbetriebs und des Sicherheitsfaktors. Verglichen mit den traditionellen Schwingenprodukten, ist Herumdrehenantriebsgetriebe einfach zu installieren, einfach instandzuhalten und spart beträchtlichen Installationsraum.
Der Herumdrehenantrieb ist ein neuer Typ Herumdrehenprodukt, normalerweise genannt Herumdrehenring, der normalerweise aus Wurm, Herumdrehenring, Wohnung, Motor und anderen Komponenten verfasst wird. Da die Kernkomponenten Lager herumdrehen, können sie axialen Kräften, Radialkräften und Kippmomenten gleichzeitig widerstehen. Verglichen mit traditionellen Drehprodukten, kennzeichnet der neue Herumdrehenantrieb einfache Installation, einfache Wartung und einen größeren Grad an Installationsraum.
VE-Modell Performance Parameters
| VE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (kN.m) | Kippen Drehmoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP | Arbeitstep (℃) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 Kilogramm |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 Kilogramm |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 Kilogramm |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 Kilogramm |
Zusammengebrachter DC-Motor
1. Nehmen Sie Doppeltragkonstruktion für Abtriebswelle an, damit das maximale Drehmoment des Getriebes wesentlich erhöht wird.
2. Sun-Rad und -Planetenrad werden durch Keil angeschlossen, die das maximale Drehmoment des Getriebes erhöhen und das Leben verlängern.
3. Wir benutzen schraubenartigen Gang an der Eingangsstufe, die die Geräusche das niedrige anf machen, das glatt in hohe Geschwindigkeit gelaufen wird. Das innere Hohlrad wird getrennt, damit wir mehr Verhältnis machen können und der Entwurf flexibel ist. Getriebe und Motor sind durch eine Nahtverlegenheit durch Schraube in axialen, die die zusammenpassende Präzision erhöhen und Geräusche verringern.
4. Wir benutzen Nudelholzhalter innerhalb des planetarischen wheel.we-Gebrauchsnudelholzes, das reibt, anstatt zu schieben, das Leben des Getriebes so reibend, sind viel länger.
5. Doppelte Tragkonstruktion; Internes Reiben auf innerer Bohrung von den Planetengetrieben, die die innere gebohrte Rundung kleiner als 0.003mm machen; Laufen durch das Rollen, anstatt zu schieben; Oberflächenpräzisionsabfall des Gangs HRC60; Die Annahme aller dieser technoligies stellen das super ruhige und stabile Funktionieren und eine lange Lebenszeit in 10000 Stunden sicher.
