Produktdetails:
|
| Modell: | 9 Zoll | Gang-Verhältnis: | 61:1 |
|---|---|---|---|
| Anwendung: | Einzelnes Solartracking-system | Herkunftsort: | Changzhou, China |
| Fahrer: | DC-Motor | Installation: | Vertikale |
| Farbe: | Wie verlangt | Rückprall: | < 0,03 ° |
| Hervorheben: | slewing drive for solar tracking system,solar tracker drive |
||

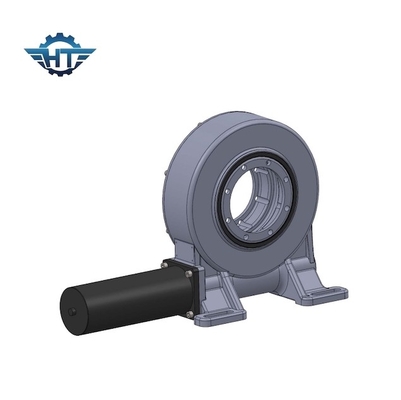

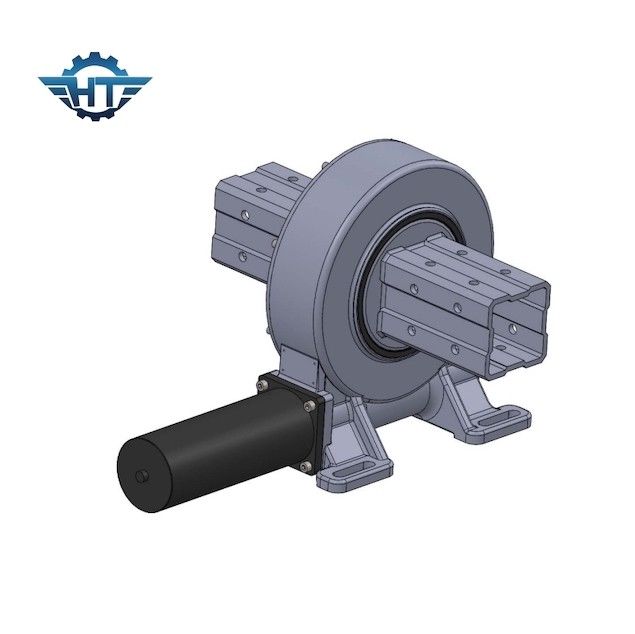

Vertikal montiertes kleines Schneckengetriebe für einzelnes Solar-Tracking-System
Beschreibung des kleinen Schneckengetriebes
Schwenkantrieb ist ein kompaktes Design, das in der Solarindustrie eingesetzt wird.Es kann auch in mobilen Anwendungen eingesetzt werden, einschließlich Personenaufzügen, Hebekränen und Pflastermaschinen, Satelliten, Robotern, Industrie usw. Wir bieten ein umfangreiches Sortiment an Schwenkantrieben, um die Spezifikationen und Bedürfnisse unserer Kunden zu erfüllen.Unsere Schwenkantriebe überzeugen durch Sicherheit, Zuverlässigkeit und Verfügbarkeit.
Das Zahnrad und die Schnecke berühren sich in einem Zustand von nahezu perfektem Eingriff.Dies ermöglicht wiederum eine hocheffiziente Übertragung der Antriebskraft, eine gleichmäßige Lastverteilung und eine sehr beeindruckende Positioniergenauigkeit im Schwenkantrieb.
Leistungsparameter des VE-Modells
| Leistungsparameter des VE-Modells | ||||||||||||
| Modell | Nennausgangsdrehmoment (Nm) | Haltemoment (kN.m) | Kippmoment (kN.m) | Axiallast (kN) | Radiallast (kN) | Verhältnis | Effizienz |
Präzision (Grad) |
IP | Arbeitsschritt (℃) | Selbsthemmend | Gewicht (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 88 Kilo |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 251 kg |
Vorteile
1. Drehung um 360 Grad
2. Anschluss eines Antriebsmotors von der linken oder rechten Seite,
3. Während der Installation ist es nicht erforderlich, das Getriebespiel einzustellen;dies wird vom Hersteller bereits werkseitig eingestellt
4. Einfache Installation und geringer Wartungsaufwand
5. Rationelle Raumnutzung
6. Das Getriebe ist selbsthemmend;daher ist eine Bremse nicht erforderlich
7. Einfache und fließende Methode zum Starten und Stoppen
8. Hohe Genauigkeit
