Produktdetails:
|
| Material: | Quart | Modell: | SDE3“ |
|---|---|---|---|
| Gang-Verhältnis: | 31:1 | Nennleistungs-Drehmoment: | 600 Nanometer |
| Haltemoment: | 5800Nm | Kippen des Drehmoments: | 1800 Nanometer |
| Leistungsfähigkeit: | 40% | Standardfarbe: | RAL 9006 |
| Hervorheben: | solar slew drive,slewing drive for solar tracking system |
||

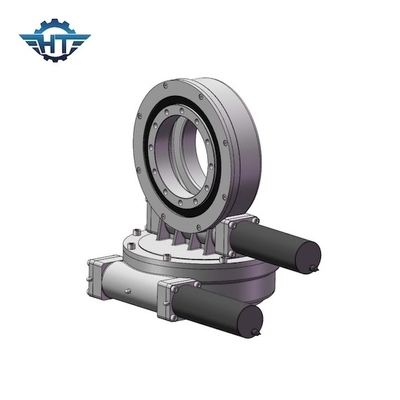

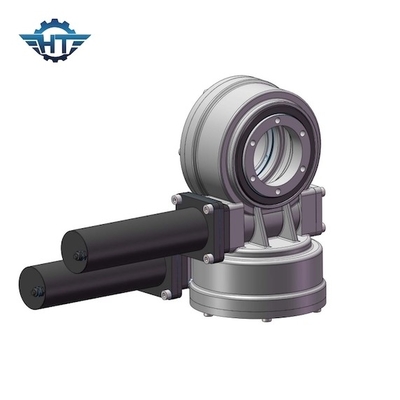

Sanduhr-Wurm-Gang, der Ring Bearing For Curved Mirrors Parabolisches Csp herumdreht
Wurm-Gang, der Ring Bearing-Beschreibung herumdreht
Der Herumdrehenantrieb ist ein perfektes Bewegungssteuerprodukt für die Anwendung, die Rotationsdrehmomentstärke, niedrige Geschwindigkeit und gute Genauigkeit erfordert.
Tötete Antrieb für Solar: er ist in der photo-voltaischen Gremiumssolarrotation entworfen und Stromerzeugungs-Leistungsfähigkeit verbessert. Starke Solarenergien umfassen Konzentratorsolarteller, CPV (starkes Photovoltaics), CSP (starke Solarenergie), Parabolische Solarabflussrinne, PV Solarspurhaltungslösungen des Verfolgers (einzelne Achse u. Doppelachse). Für Windgeneratoren: Herumdrehenantriebe werden benutzt, um den Sockel in den Windkraftanlagen zu drehen. Für Baumaschinen-Anwendung: weit zugetroffen auf angebrachtem LKW-Kran, Luftarbeitsbühne, Kräne, Bauholzzupacken. Für Industrie-Markt: Automatisierung und CNC-Fließband, Roboterarm. Für Satelliten: Raumkommunikationen und -globale Positionsbestimmungssysteme in der Satellitenschüssel.
SDE-Modell-Slewing Drive Performance-Parameter
|
SDE-Modell Performance Parameters |
||||||||||||
|
Modell |
Nennleistungs-Drehmoment (N.m) |
Kippen des Drehmoments (kN.m) |
Haltemoment (kN.m) |
Axiale Last (kN) |
Radiallast (kN) |
Verhältnis |
Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep (℃) |
Selbstsichernd |
Gewicht (Kilogramm) |
|
3" |
600 |
1,5 |
5,8 |
10 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
25kg |
|
5" |
800 |
6 |
9,2 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
34kg |
|
7" |
2000 |
7,5 |
13,2 |
34 |
58 |
57:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
56kg |
|
9" |
4300 |
16 |
27,2 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
92kg |
|
12" |
5800 |
25 |
41 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
160kg |
|
14" |
6750 |
48 |
45 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
224kg |
|
17" |
9460 |
67 |
54 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
320kg |
|
21" |
16000 |
89 |
65 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
492kg |
|
25" |
21450 |
112 |
89 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
705kg |
Anwendung in Parabolischem CSP
Herumdrehenantriebe sind ein perfektes drehendes Teil für Parabolische Abflussrinne CSP. Eine Parabolische Abflussrinne wendet die sonnen-Spurhaltung von den Hohlspiegeln (genannt Parabolische Abflussrinnen) an um der die Energie und infolgedessen die Leistungsfähigkeit Sonne der Wärmeproduktion zu maximieren. Die Strahlen der Sonne werden auf ein Empfängerrohr gefangen genommen und reflektiert, das mit einer flüssigen Wärmeübertragung gefüllt wird (Wasser oder thermisches Öl) die im zentralen Punkt der Abflussrinnen ist.
