| Brand Name: | HangTuo |
| Model Number: | SE12“ |
| MOQ: | 1-teilig |
| Preis: | USD 280~504 / pc |
| Delivery Time: | 15~45 Tage |
| Payment Terms: | L/C, T/T, Western Union |

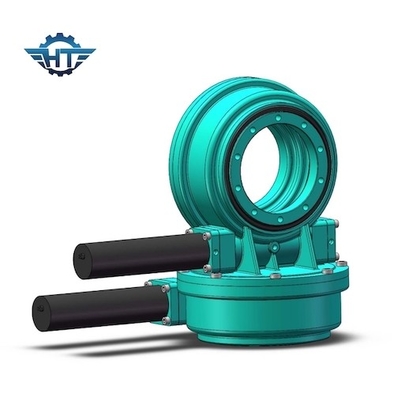

Wurm-Gang-Herumdrehenantrieb Soems horizontaler mit Selbstverschluss-Funktion für Solartracking-system
Wurm-Gang-Herumdrehenantriebs-Beschreibung
Der Herumdrehenantrieb ist ein Getriebe, das die Radial- und axialen Lasten sicher halten kann, sowie überträgt ein Drehmoment für das Drehen. Die Rotation kann in einer einzelnen Achse oder in den mehrfachen Äxten zusammen sein.
Leistungs-Parameter von Se-Reihen
| Se-Modell Performance Parameters | ||||||||||||
| Modell |
Nennleistung Drehmoment (N.m) |
Kippen Drehmoment (N.m) |
Holding Drehmoment (N.m) |
Axial Last (kN) |
Radialstrahl Last (kN) |
Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep. (℃) |
Selbst- Blockierung |
Gewicht (Kilogramm) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Eigenschaften
Der Durchlauf-Antrieb kann mit Wurmgang und schraubenartigem Gang sein. Und auch für den inneren Herumdrehenring, kann es einzeiliger Ballherumdrehenring sein und kann Doppelreihenballherumdrehenring auch sein. Das mit Doppelreihe kann viel mehr Last nehmen. Es kann gewählt werden abhing von Ihrer Anwendung.
Anwendung
Dieser Herumdrehenantrieb nimmt Kompaktbauweise an, die Installation und Wartung erleichtert. Alle diese Vorteile machen den Herumdrehenantrieb passend für eine Vielzahl von Baumaschinen, Kettenbagger, Luftplattformfahrzeuge, aufgespürte Fahrzeuge, und so weiter.
