Produktdetails:
|
| Material: | Quart | Modell: | SDE7“ |
|---|---|---|---|
| Gang-Verhältnis: | 57:1 | Selbstblockierung: | Ja |
| Nennleistungs-Drehmoment: | 2000 Nanometer | Haltemoment: | 13500 Nanometer |
| Kippen des Drehmoments: | 13200 Nanometer | Genauigkeit: | 0,15 ° |
| Hervorheben: | Quartdoppelachsen-Durchlauf-Antrieb,0.15 ° Dual Axis Slew Drive,15 ° Doppelachsen-Durchlauf-Antrieb |
||

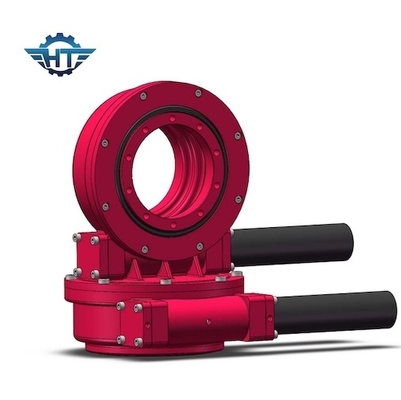

Hoher Haltemoment-Doppelachse tötete Antrieb für Solartracking-system
Doppelachsen-Durchlauf-Antriebs-Beschreibung
Radiallast: Lastsvertikale zur Achse des Herumdrehenlagers
Axiale Last: Lastsähnlichkeit zur Achse des Herumdrehenlagers
Haltemoment: Es ist das Rückdrehmoment. Wenn der Antrieb sich Rück- dreht und die Teile sind nicht
geschädigt, wird das maximale erzielte Drehmoment Haltemoment genannt.
Selbstsichernd: Nur wenn er geladen wird, ist der Herumdrehenantrieb nicht in der Lage aufzuheben sich drehen und selbstsichernd folglich genannt.
SDE-Modell-Slewing Drive Performance-Parameter
| SDE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) |
Kippen des Drehmoments (kN.m) |
Haltemoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep (℃) |
Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Doppelachsen-Durchlauf-Antriebs-Produkte
Doppelachsendurchlauf-Antriebe sind perfekte Lösungen in den Solarspurhaltungsanwendungen der Doppelachse. Doppelachsendurchlauf-Antrieb haben drei Arten Lösungen mit Durchlauf-Antrieben:
Im allgemeinen für einfache Klammerstruktur, würde der sde Durchlauf-Antrieb die perfekte Lösung sein, aber die anderen zwei sind auch sehr populär.
Zwei horizontale Spurhaltungsdurchlauf-Antriebe
Ein horizontaler Spurhaltungsdurchlauf-Antrieb und ein vertikaler Spurhaltungsdurchlauf-Antrieb
Doppelachsen-Durchlauf-Antriebs-Anwendung
Das Herumdrehenantriebsgerät kann in allen möglichen Gelegenheiten benutzt werden, in denen Vollkreisrotation angefordert wird, zur selben Zeit wie die Geschwindigkeitsänderung angefordert wird. Wenn es notwendig ist, die Kraftübertragung des größeren Drehmoments, das Bewegungsgetriebe der höheren Präzision oder die Wahl des Mechanismus zu verwirklichen, der eine kompakte Körperstruktur und eine hohe Integrität erfordert, sind die Herumdrehenantrieb Geräte die Lösung.
Die allgemeineren Anwendungen sind normalerweise die Vollkreisdrehstruktur der Technik und der Baumaschinen sowie Solarenergie, Windenergie und verschiedene langfristige Maschinerie des automatischen Lokalisierens. Es ist einfach, digitale Steuerung durchzuführen, also hat er viele Anwendungen auf dem Gebiet von Industrierobotern.
